Вибрационный датчик ВД‑2‑1

Вибрационный датчик ВД‑2‑1 преобразует колебания ограждения, вызванные нарушителем при проникновении на охраняемый периметр, в электрический сигнал за счёт пьезоэлектрического эффекта. По принципу действия и чувствительному элементу ВД‑2‑1 аналогичен датчику ВД‑2, но отличается функциональным назначением и местом в схеме подключения: ВД‑2‑1 является оконечным (завершающим) датчиком в цепочке чувствительных элементов, идущей от предварительного усилителя ПУ‑В.

Главное отличие от вибрационного датчика ВД‑2

Ключевое отличие ВД‑2‑1 от ВД‑2 — роль в топологии линии датчиков:

• ВД‑2 — проходной датчик: через него линия продолжается к следующим элементам цепи (имеет два гермоввода). Он передаёт сигнал дальше по цепочке и сам формирует полезный сигнал для анализа.

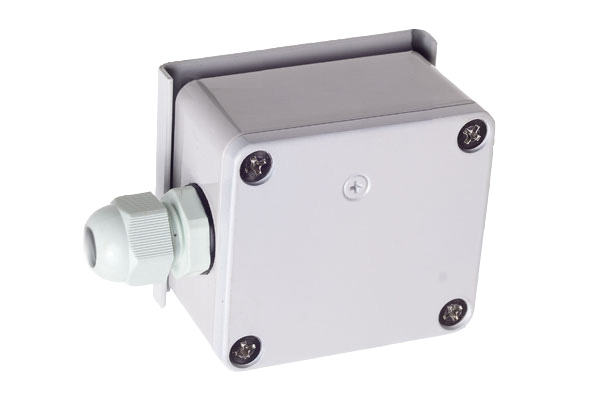

• ВД‑2‑1 — оконечный датчик: замыкает цепочку чувствительных элементов являясь последним от ПУ‑В (имеет один гермоввод). Такая конструкция обеспечивает корректное согласование линии, стабильную работу всей цепи и правильную передачу контрольных параметров (в том числе контроля целостности шлейфа).

Где и как устанавливать ВД‑2‑1

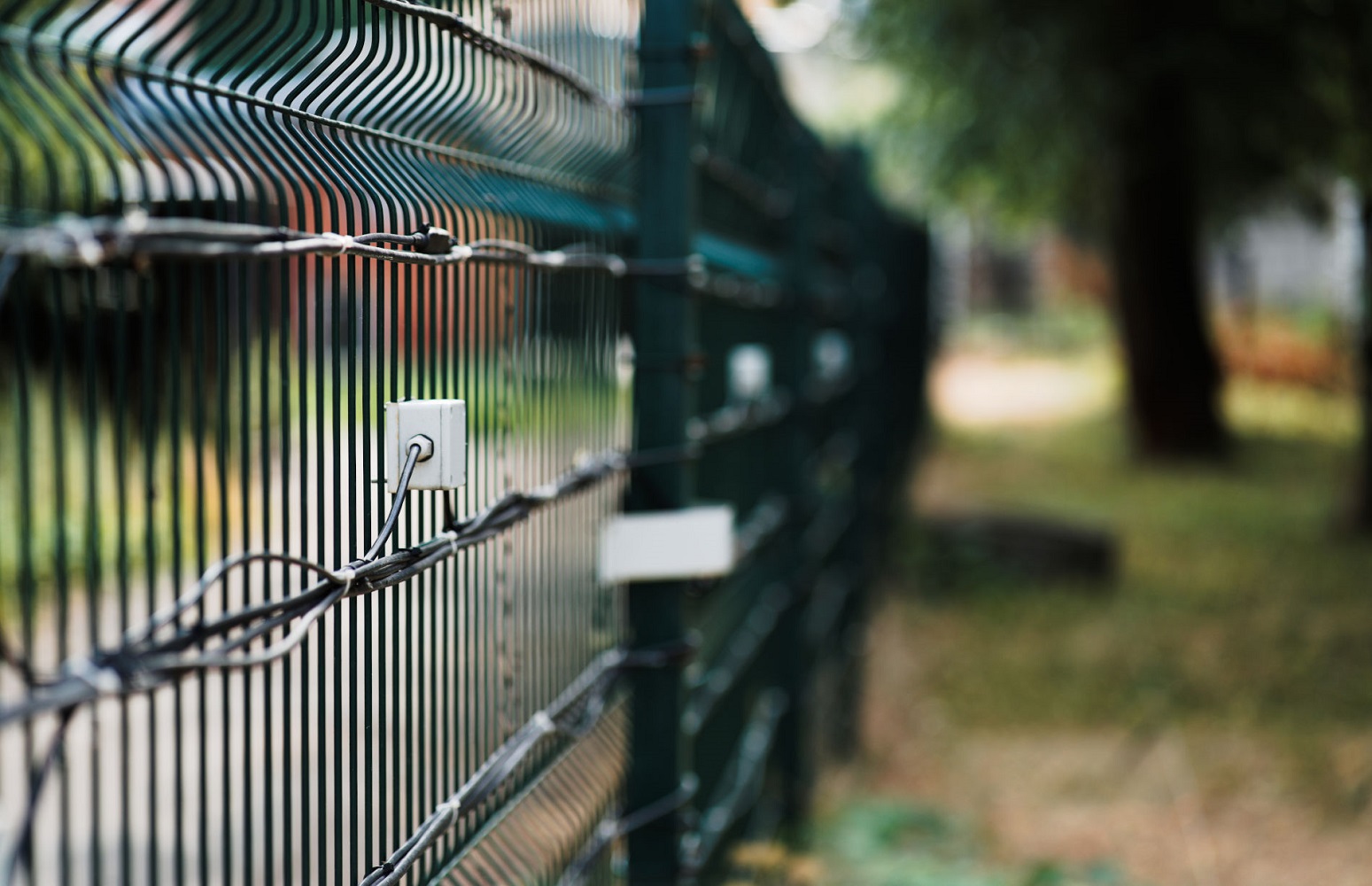

Датчик монтируется непосредственно на те же типы ограждений, что и ВД‑2: - сетчатые и проволочные ограждения; - ограждения из тонких досок, штакетника; - тонкий металл (профнастил); - поликарбонат.

Способ крепления и задачи защиты идентичны ВД‑2: защита периметра от перелаза и от разрушения ограждения (перекус, отгибание, пролом и т. п.).

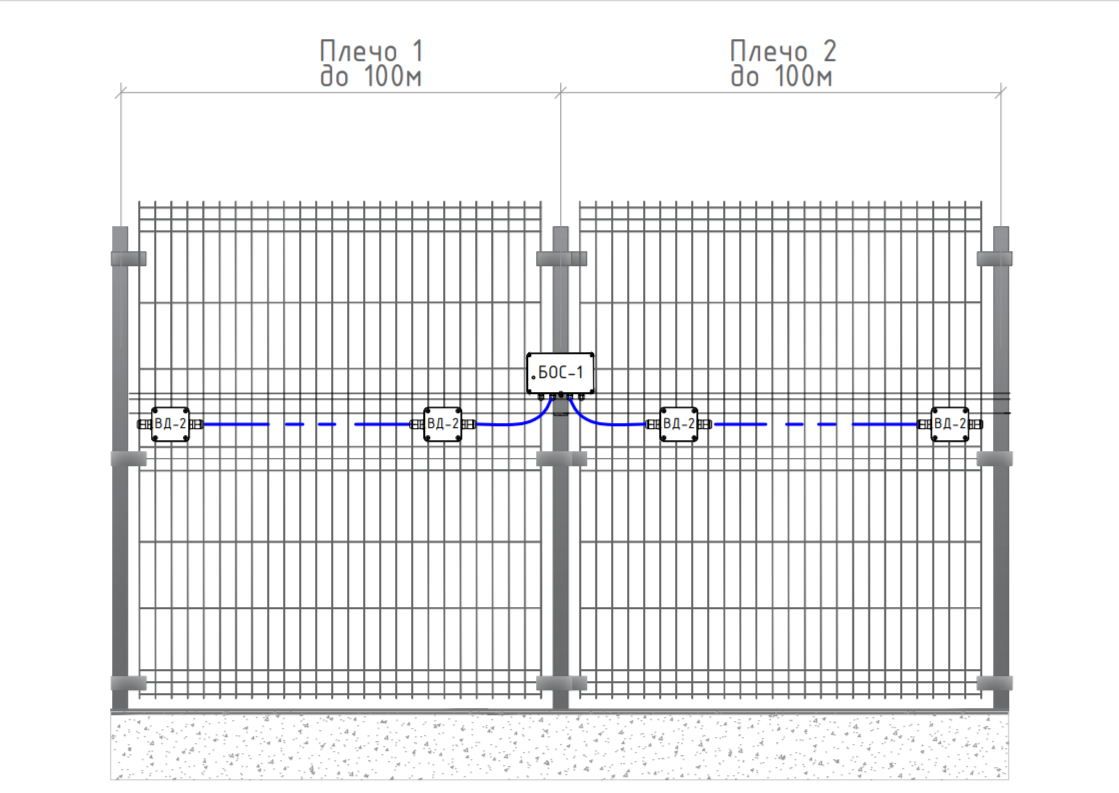

Рекомендации по размещению: - ВД‑2‑1 устанавливается в конце цепочки датчиков, подключённой к ПУ‑В; - шаг между датчиками в цепи (включая ВД‑2 и ВД‑2‑1) рекомендуется выдерживать не более 5 метров либо размещать по одному датчику на секцию ограждения; - важно соблюдать последовательность подключения: сначала идут ВД‑2 (проходные), последним — только ВД‑2‑1 (оконечный).

Работа в составе линии с ПУ‑В

В схеме с предварительным усилителем ПУ‑В датчики образуют последовательную цепь:

1. ПУ‑В формирует питание и принимает сигналы от всей линии.
2. Проходные ВД‑2 передают сигнал и питание дальше по цепи, одновременно фиксируя локальные вибрации.
3. Оконечный ВД‑2‑1 замыкает линию, обеспечивая корректный контроль целостности шлейфа и согласование нагрузки.

Такая структура позволяет ПУ‑В не только анализировать вибрационные события, но и контролировать исправность всей линии: обрыв, короткое замыкание или отсутствие оконечного датчика фиксируются как неисправность.

Практические преимущества ВД‑2‑1

• Гарантированное согласование линии: оконечная нагрузка и контроль шлейфа работают штатно, снижая риск ложных неисправностей.
• Прозрачная диагностика: система чётко различает реальное воздействие нарушителя и отказ линии (обрыв, КЗ, потеря оконечника).
• Совместимость по монтажу и условиям эксплуатации с ВД‑2: те же крепления, те же типы ограждений и погодные условия.
• Гибкость проектирования: возможность строить протяжённые цепочки датчиков с централизованным контролем через ПУ‑В, сохраняя точечную чувствительность на каждом участке.
