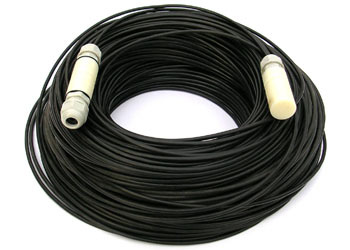

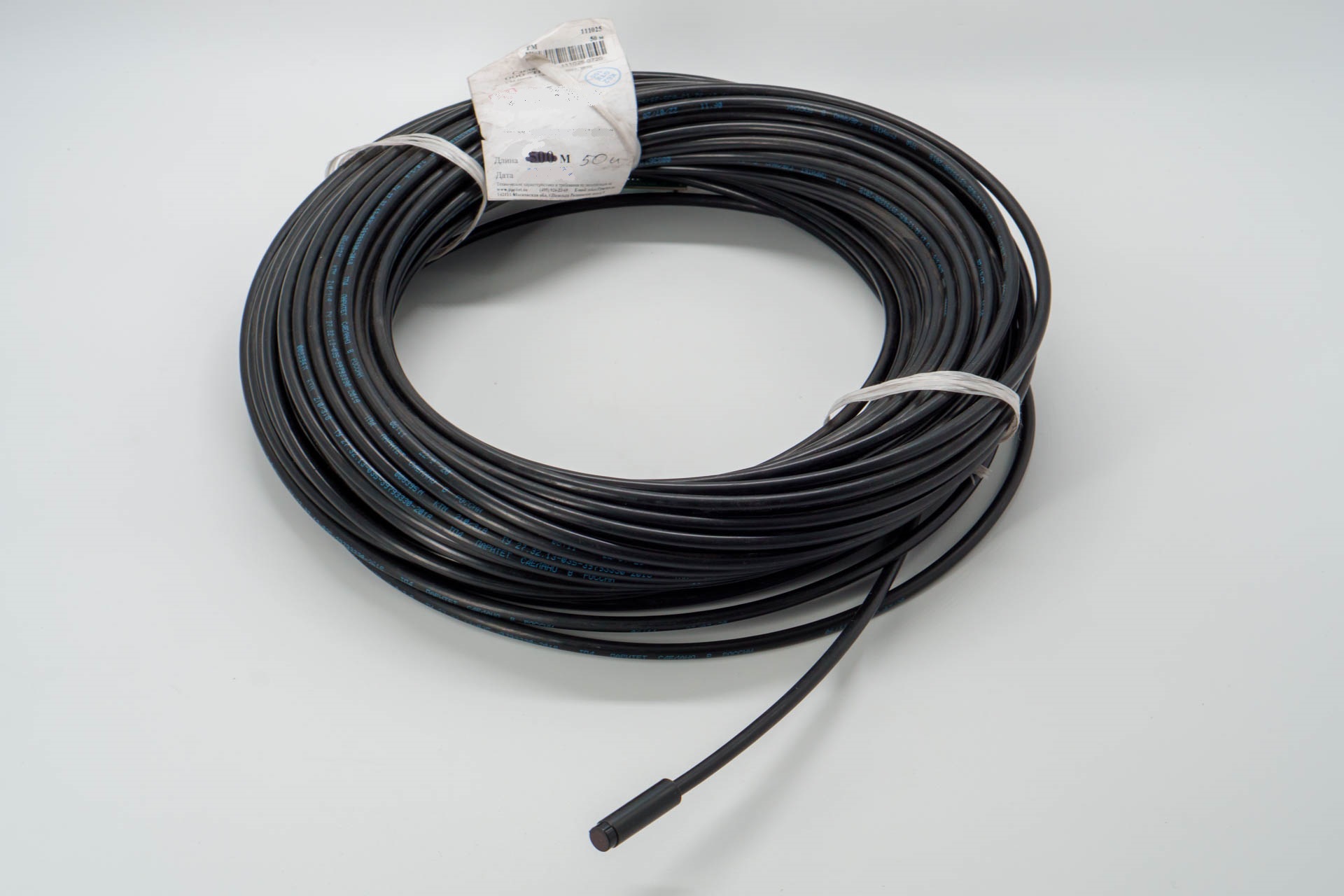

Трибоэлектрический кабель ТД‑1

Трибоэлектрический кабель ТД‑1 преобразует колебания ограждения, вызванные нарушителем при проникновении на охраняемый периметр, в электрический сигнал за счёт трибоэлектрического эффекта. Это самый доступный и простой в монтаже чувствительный элемент системы: для установки достаточно закрепить кабель стяжками к охраняемой поверхности.

Принцип работы и ключевые преимущества

• Простота и экономичность: кабель не требует сложной настройки и обходится дешевле точечных датчиков — оптимальное решение для протяжённых периметров.
• Лёгкий монтаж: крепление стандартными стяжками к разным типам конструкций без специального инструмента.
• Необслуживаемость: в штатной эксплуатации кабель не нуждается в регулярном обслуживании.
• Ремонтопригодность: при повреждении кабель можно восстановить без спецоборудования — достаточно вставить отрезок аналогичного кабеля и герметизировать соединение с помощью муфт МС.

Три варианта построения рубежа охраны

1. Монтаж непосредственно на ограждение

Кабель крепится к сетчатым, проволочным, деревянным (тонкие доски, штакетник), металлическим (профнастил) или поликарбонатным ограждениям.

Что защищает: - от перелаза через ограждение; - от разрушения полотна (перекус, отгибание, пролом и т. п.).

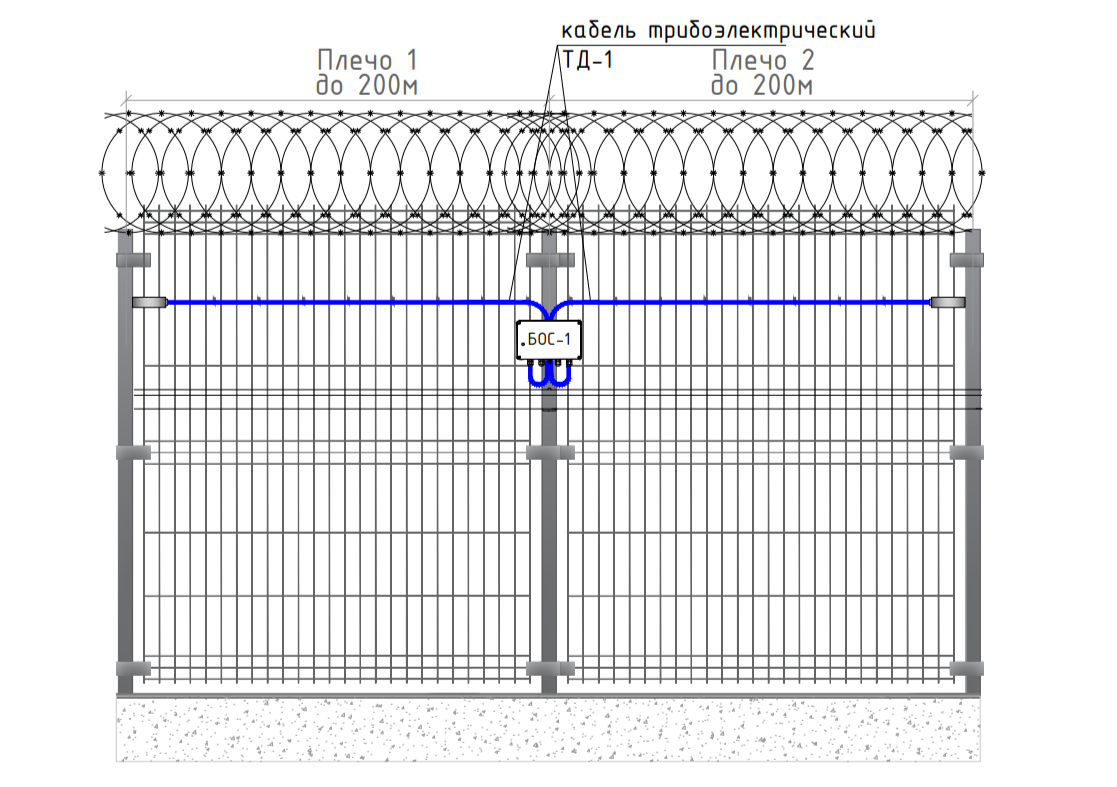

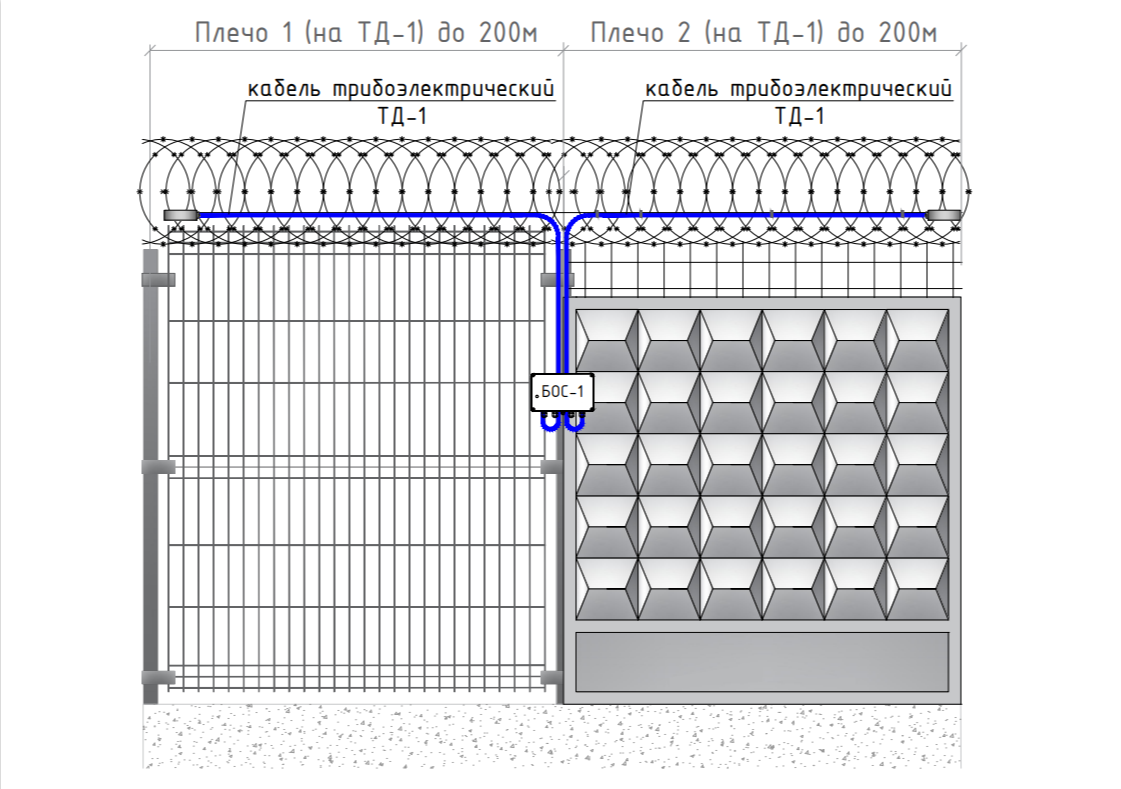

2. Монтаж на навесные элементы и капитальные ограждения

Кабель устанавливают на спирали АКЛ, козырьки из жести или поликарбоната, а также используют для защиты капитальных ограждений из бетона или кирпича.

Зачем это нужно: - защита от подготовленного нарушителя, использующего лестницу для перелаза; - блокировка попыток преодолеть верх ограждения по козырькам; - контроль вибраций массивных конструкций — кабель фиксирует попытки разрушения или раскачивания.

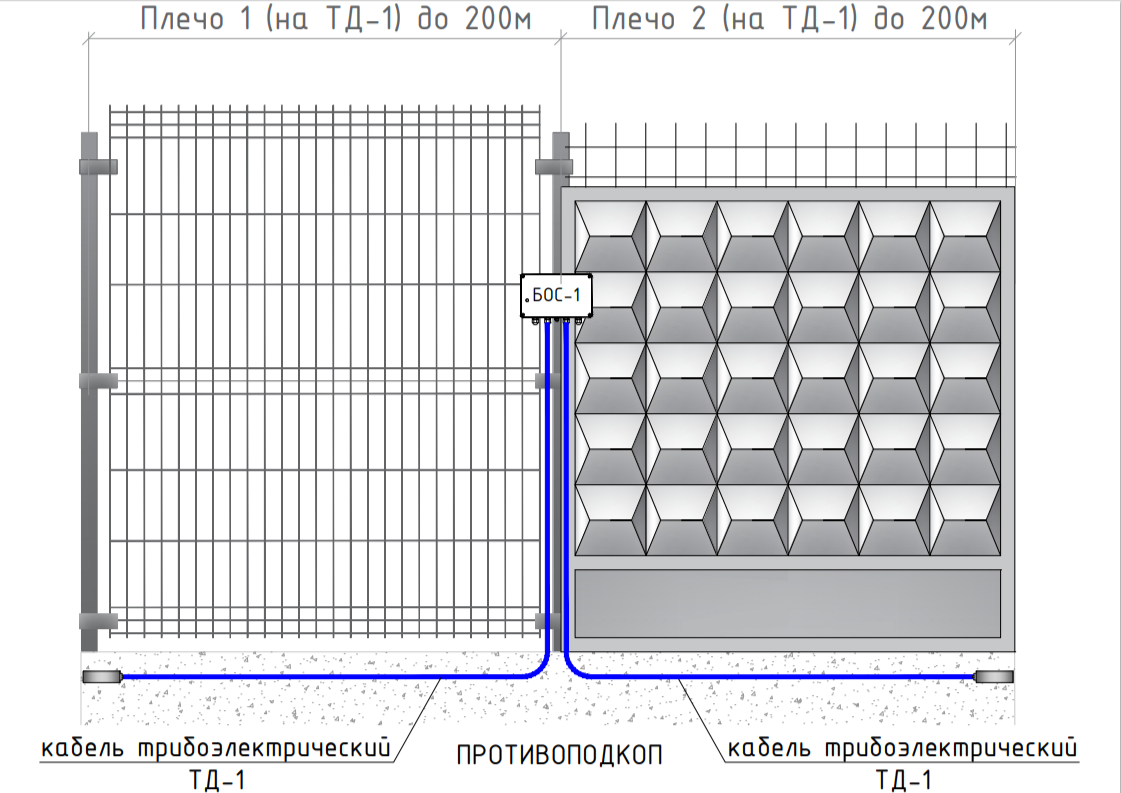

3. Противоподкопная защита (заглублённый монтаж)

Кабель укладывают в грунт — он работает как чувствительный рубеж для обнаружения подкопа и земляных работ.

Дальность обнаружения: - человек с лопатой — на расстоянии 1–5 м (зависит от типа грунта и настроек извещателя); - тяжёлая техника — до 30 м, что позволяет использовать кабель для охраны подземных коммуникаций.

Выбор предварительного усилителя: ПУ‑Т или ПУ‑Т‑1 — в зависимости от сценария

От сценария использования кабеля напрямую зависит выбор предварительного усилителя для блока обработки сигналов:

• ПУ‑Т применяют, когда кабель ТД‑1 используется на ограждении (варианты 1 и 2). Усилитель оптимизирован для работы с вибрациями, передаваемыми через конструкцию забора, козырьков или спиралей, и обеспечивает максимальную чувствительность к перелазу и разрушению полотна.
• ПУ‑Т‑1 выбирают, если кабель ТД‑1 укладывается в грунт в качестве противоподкопного средства (вариант 3). Этот усилитель учитывает специфику распространения колебаний в почве, фильтрует типичные грунтовые шумы и повышает достоверность обнаружения подкопа или земляных работ.

Такой подход позволяет гибко настраивать систему под конкретный участок периметра и добиваться высокой надёжности без лишних ложных тревог.

Подключение и схема работы

Для корректной работы кабеля требуется правильная организация линии:

• Один конец кабеля подключается к входу предварительного усилителя (ПУ‑Т либо ПУ‑Т‑1 — в зависимости от варианта применения).
• Второй конец соединяется с устройством согласования (УС), в котором установлен оконечный резистор 1 МОм — это нужно для контроля целостности линии и правильной работы схемы обнаружения.

Такая схема позволяет системе отличать реальное воздействие на кабель от обрыва или короткого замыкания.

Ремонт и восстановление линии

ТД‑1 спроектирован как необслуживаемое изделие, но допускает оперативный ремонт при повреждении:

1. В место разрыва вставляется отрезок аналогичного кабеля.
2. Соединения герметизируются с помощью соединительных муфт МС.
3. После ремонта линия снова готова к работе — дополнительная настройка не требуется.

Это особенно важно для протяжённых периметров, где риск механических повреждений выше.

Практические рекомендации для выбора и монтажа

• Для типовых ограждений (сетки, профлист, штакетник) ТД‑1 — идеальный баланс цены и эффективности: закрывает и перелаз, и разрушение. Используйте с усилителем ПУ‑Т.
• На сложных участках (козырьки, спирали АКЛ) кабель позволяет создать дополнительный рубеж без установки большого количества датчиков — также с ПУ‑Т.
• В противоподкопных зонах кабель выгодно применять там, где нужна недорогая, но надёжная защита подземных коммуникаций или периметра без капитальных инженерных решений. Здесь обязателен ПУ‑Т‑1.
• При планировании длины линии учитывайте максимальную протяжённость, допустимую для корректной работы с выбранным усилителем (ПУ‑Т или ПУ‑Т‑1), и заранее предусматривайте места возможных соединений — муфты МС позволяют делать это быстро и герметично.
