Вибрационный датчик ВД‑2

Вибрационный датчик ВД‑2 преобразует колебания ограждения, вызванные нарушителем при проникновении на охраняемый периметр, в электрический сигнал за счёт пьезоэлектрического эффекта.

Главное отличие от трибоэлектрического кабеля ТД‑1

Ключевое отличие ВД‑2 от кабеля ТД‑1 — локализация чувствительности: датчик реагирует строго на вибрации в точке своей установки. Это даёт важные преимущества:

• Гибкость размещения: можно точечно защищать наиболее уязвимые участки — например, калитки, ворота, технологические проёмы.
• Снижение ложных срабатываний из‑за раскачивания плохо закреплённых секций ограждения относительно опорных столбов: датчик не «суммирует» вибрации всей линии, а фиксирует локальные события.
• Чёткое определение зоны тревоги: при срабатывании понятно, какой именно участок периметра подвергся воздействию.

Где и как устанавливать ВД‑2

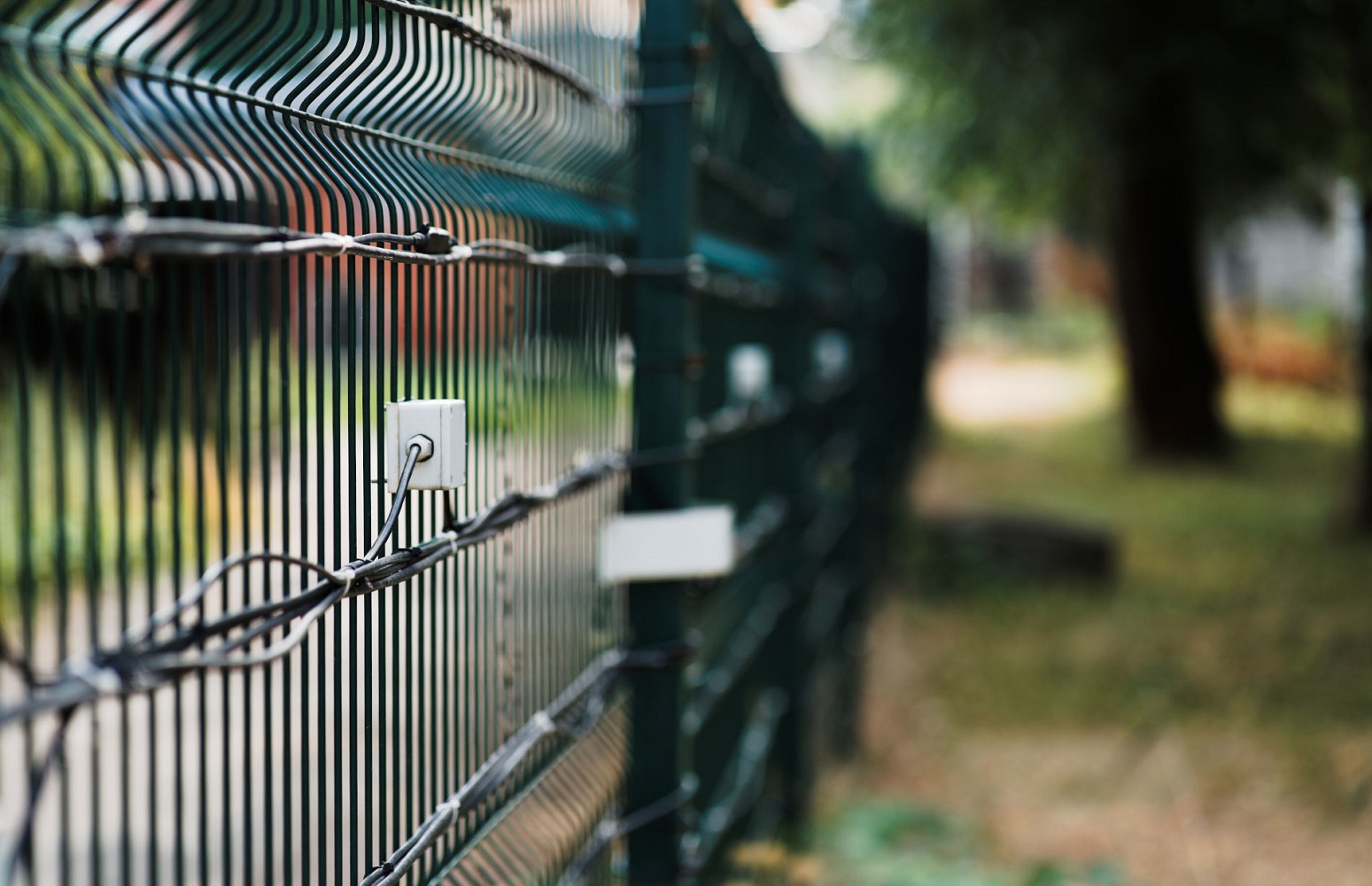

Датчик монтируется непосредственно на следующие типы ограждений: - сетчатые и проволочные ограждения; - ограждения из тонких досок, штакетника; - тонкий металл (профнастил); - поликарбонат.

Такое крепление позволяет надёжно защищать периметр одновременно от двух типов угроз: - перелаз через ограждение; - разрушение ограждения (перекус, отгибание, пролом и т. п.).

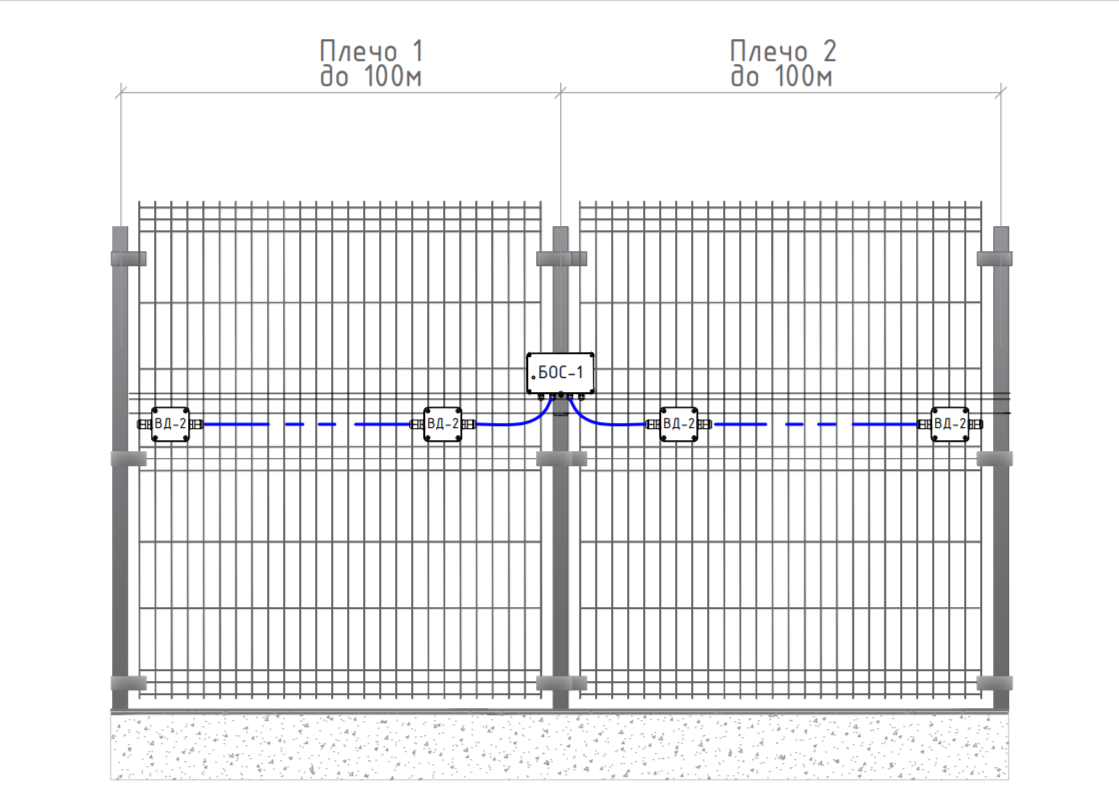

Рекомендации по размещению: - устанавливать датчики на расстоянии 5 метров друг от друга; - либо размещать по одному датчику на каждую секцию ограждения — это особенно актуально для участков с повышенной уязвимостью или сложной геометрией.

Комбинированные решения для сложных ограждений

На объектах с неоднородной структурой периметра эффективно применять комбинированную схему охраны, совмещая ВД‑2 с другими чувствительными элементами — например, с трибоэлектрическим кабелем ТД‑1. Такой подход позволяет оптимально распределить ресурсы и повысить надёжность защиты: точечные датчики закрывают критические узлы, а кабель — протяжённые однородные участки.

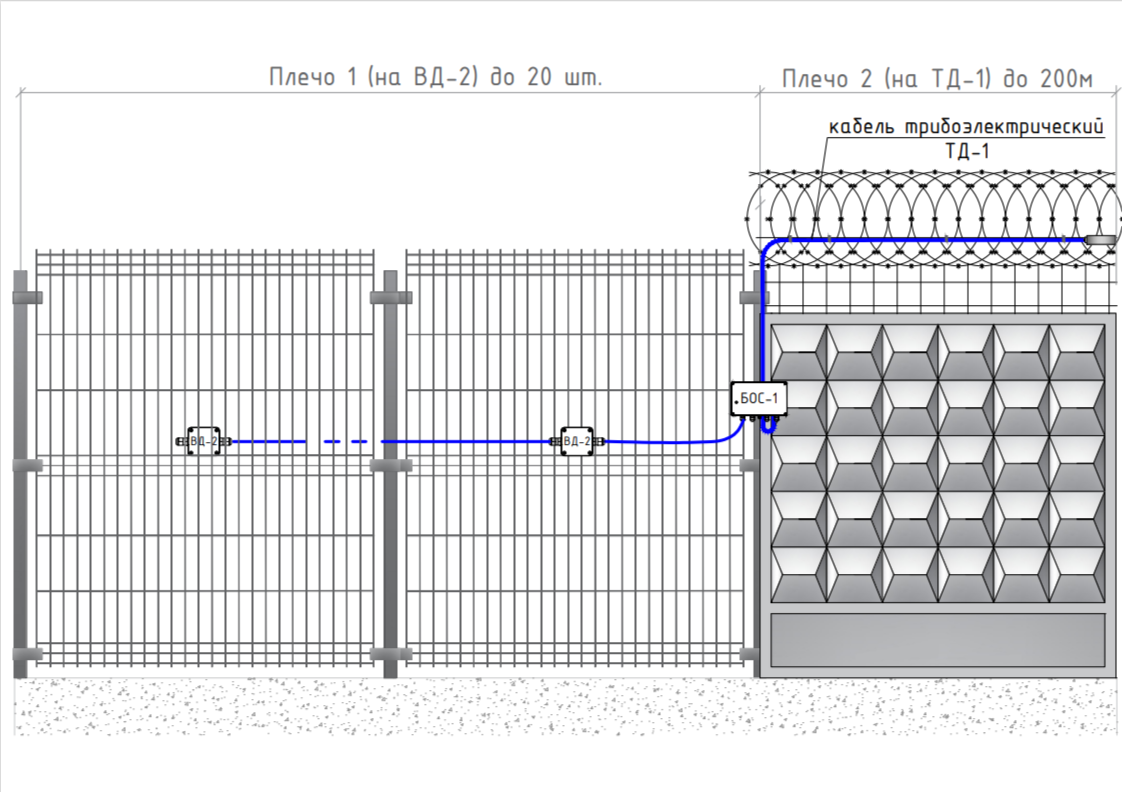

Пример комбинированного варианта построения рубежа охраны (разные типы чувствительных элементов на одном периметре):

Практические преимущества ВД‑2

• Точечная защита уязвимых мест: калитки, ворота, секции с ослабленным креплением — там, где кабель может давать избыточную чувствительность или, наоборот, пропускать локальные воздействия.
• Совместимость с разными материалами: конструкция крепления и чувствительный элемент рассчитаны на работу как с лёгкими сетками, так и с жёсткими металлическими листами.

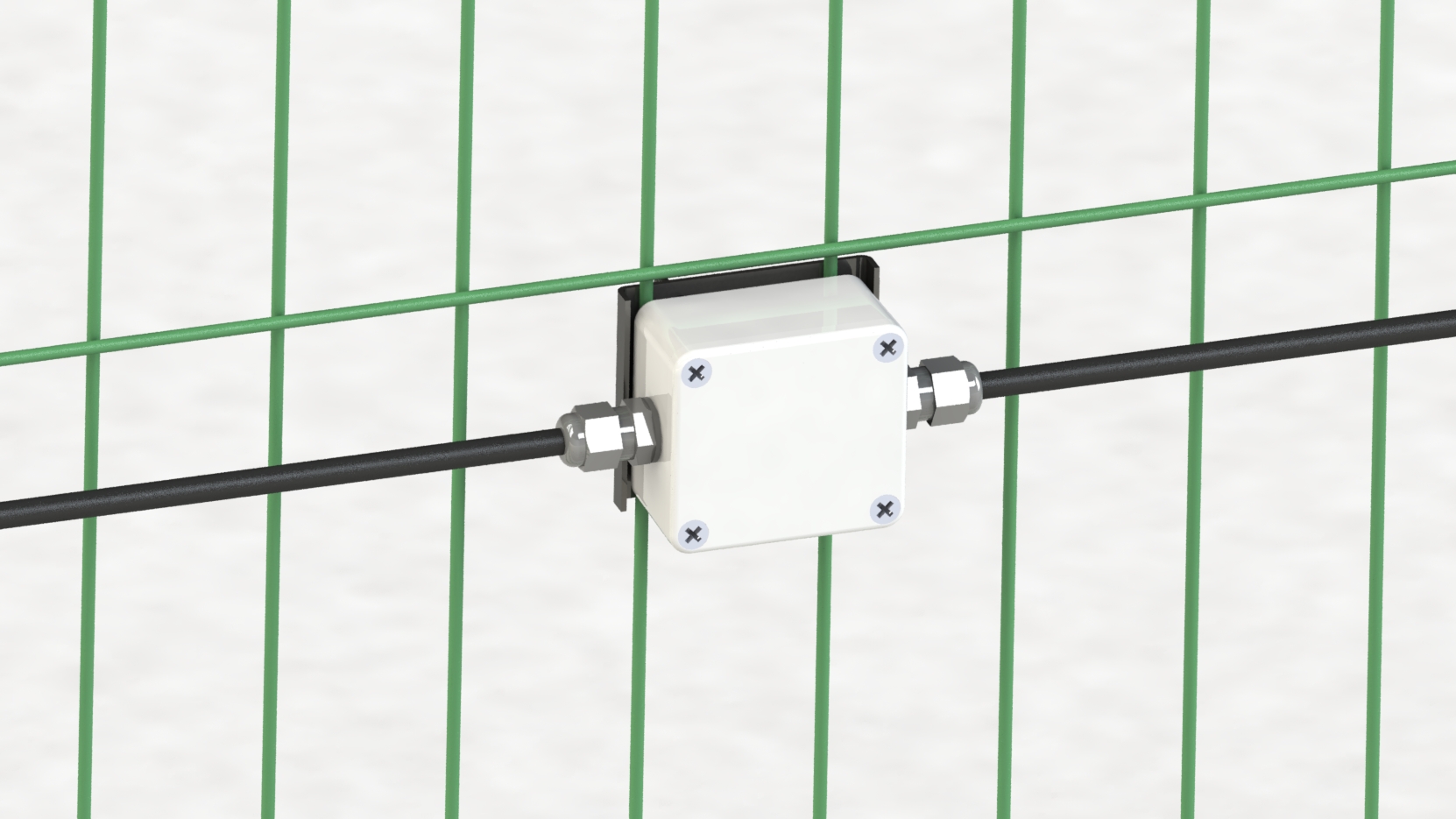

• Простота монтажа и обслуживания: датчик крепится напрямую к ограждению стандартными крепёжными элементами; не требует сложной настройки после установки.

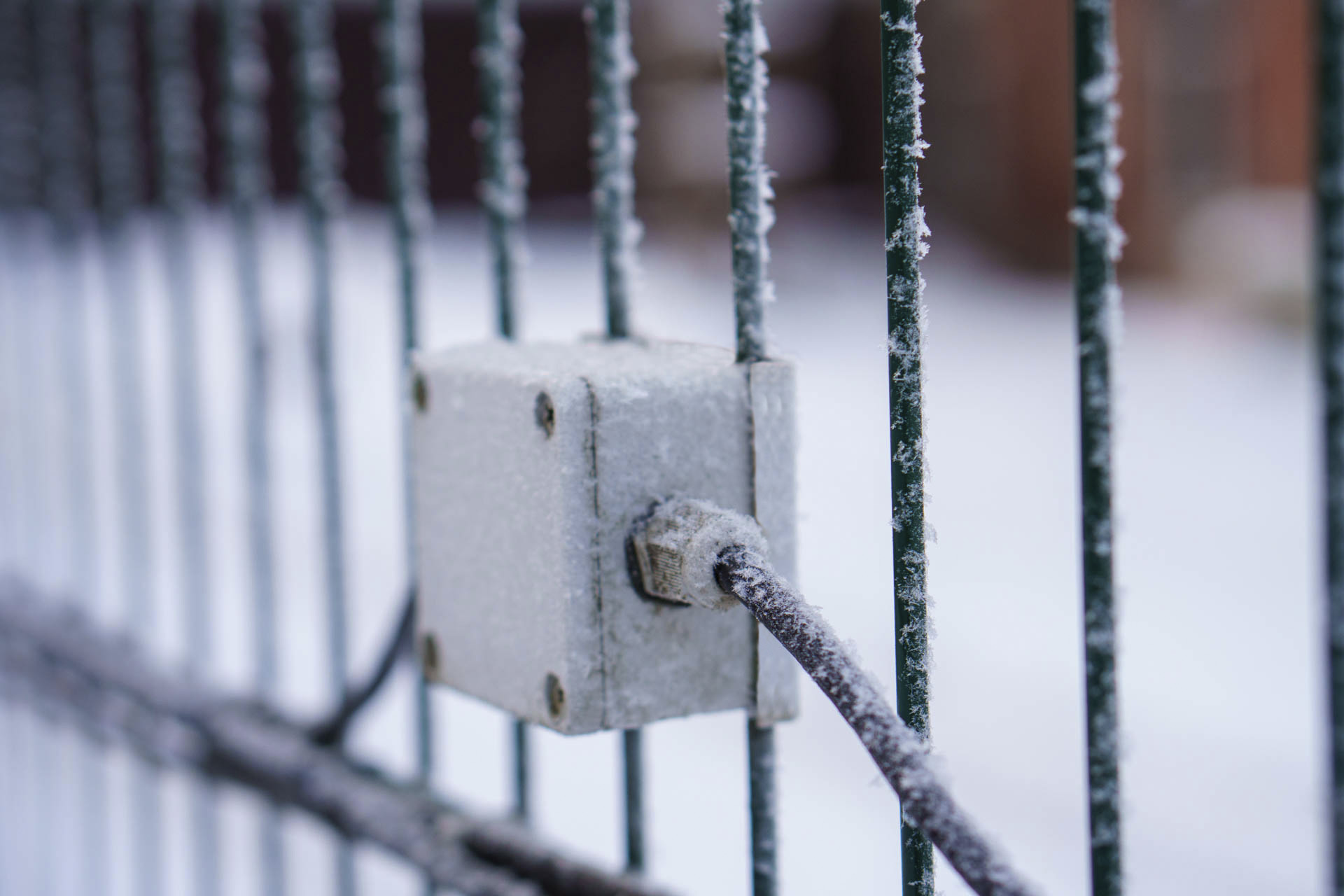

• Надёжность в эксплуатации: устойчив к типичным погодным воздействиям (ветер, осадки) за счёт алгоритмов фильтрации и правильной установки с учётом рекомендаций по шагу расстановки.
