Устройство согласования УС

Устройство согласования УС — обязательный элемент системы охранной сигнализации «Тополь» при работе с трибоэлектрическим кабелем ТД‑1. Применяется совместно с предварительными усилителями ПУ‑Т и ПУ‑Т‑1 и обеспечивает корректную работу чувствительного элемента за счёт формирования замкнутого контура и контроля линии.

Назначение и принцип работы

УС решает сразу две ключевые задачи:

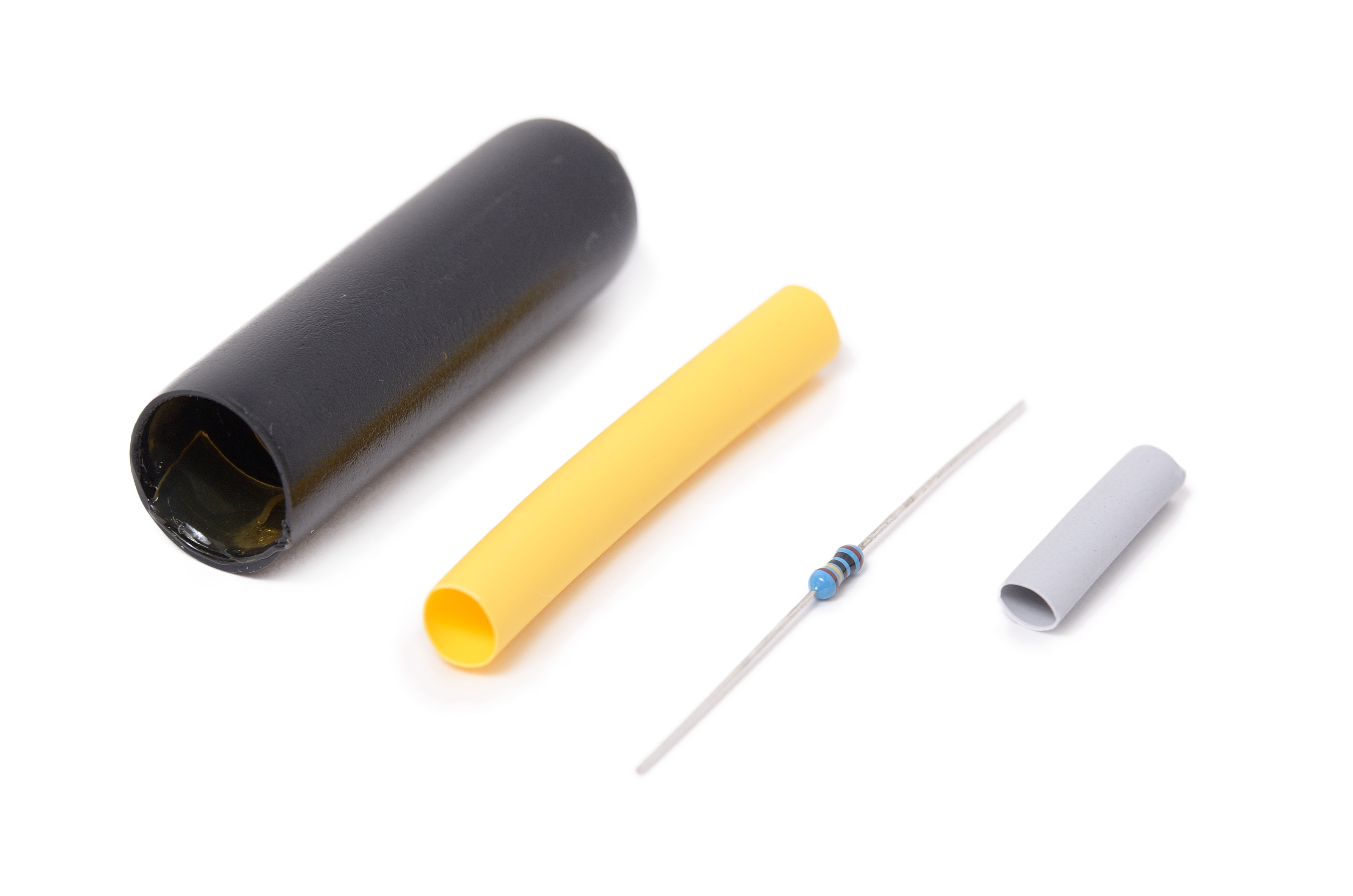

• Формирование замкнутого контура чувствительного элемента. Устройство оснащено оконечным резистором 1 МОм, который подключается на конце кабеля ТД‑1. Вместе с кабелем и усилителем это образует замкнутую цепь, необходимую для правильной работы схемы обнаружения: система может отличать реальное механическое воздействие от обрыва или короткого замыкания.
• Герметизация конца кабеля. При монтаже на устройство устанавливаются термоусадочные трубки — они надёжно защищают соединение от влаги и других внешних воздействий.

Второй конец кабеля ТД‑1 подключается к предварительному усилителю (ПУ‑Т либо ПУ‑Т‑1), который усиливает сигналы, возникающие в контуре под воздействием механических колебаний ограждения.

Совместимость и варианты применения

УС универсально по подключению и работает с обоими типами усилителей, но выбор усилителя определяет сценарий использования всей линии:

• С ПУ‑Т: при монтаже кабеля ТД‑1 на ограждениях, козырьках, спиралях АКЛ — для защиты от перелаза и разрушения полотна.
• С ПУ‑Т‑1: при заглублённом монтаже кабеля в качестве противоподкопного рубежа — для обнаружения подкопа и земляных работ.

Такая гибкость позволяет использовать один тип устройства согласования на разных участках периметра, подбирая только нужный усилитель под задачу.

Ключевые преимущества для сайта (понятным языком для не специалистов)

• Гарантирует правильную работу системы: без УС кабель не сможет корректно передавать сигналы и контролировать целостность линии.
• Простая и надёжная герметизация: термоусадочные трубки легко монтируются при установке и обеспечивают долговременную защиту соединения.
• Универсальность: одно устройство подходит для разных задач охраны — нужно лишь выбрать соответствующий предварительный усилитель.
• Стабильный контроль линии: система видит обрывы и короткие замыкания, что снижает риски незаметного вывода рубежа из строя.

Устойчивость к внешним воздействиям

Устройство рассчитано на эксплуатацию в сложных уличных условиях и стойко к: - инея и росы; - солнечной радиации; - воздействию грибов и плесени.

Это позволяет устанавливать УС на открытых участках периметра без дополнительных защитных кожухов — при условии правильного монтажа с герметизацией.

Практические рекомендации по монтажу и эксплуатации

• Устанавливайте УС на оконечном участке линии: это точка замыкания контура, и её нельзя исключать из схемы.
• Соблюдайте правила герметизации: термоусадочная трубка должна плотно облегать соединение — это залог долговечности узла в условиях влаги и перепадов температур.
• Учитывайте ограничение длины линии: максимальная длина одного плеча — 200 м, оптимальная — 100 м. При такой длине УС вместе с усилителем обеспечивают стабильную работу контроля целостности и достоверное обнаружение тревог.
• Планируйте доступ к узлу: хотя устройство необслуживаемое, при ремонте линии (например, при замене участка кабеля с муфтами МС) может потребоваться осмотр и переподключение оконечного участка.

Интеграция в общую систему охраны

УС — это «финальная точка» линии с кабелем ТД‑1: он замыкает контур, задаёт правильные электрические параметры и защищает соединение. В сочетании с ПУ‑Т/ПУ‑Т‑1 и кабелем ТД‑1 устройство формирует надёжный, ремонтопригодный и устойчивый к погоде рубеж охраны, который подходит как для типовых ограждений, так и для противоподкопной защиты.
