ПУ‑В — это усилитель для точечных вибрационных и сейсмических датчиков (ВД‑2, СД‑2) в составе системы «Тополь». Он усиливает слабые сигналы от датчиков, контролирует целостность линии и передаёт данные в блок обработки сигналов.
Для чего подходит: для защиты ограждений и контроля грунта точечными датчиками. Идеален для участков с разной уязвимостью (калитки, ворота, капитальные стены) и для создания «невидимых» рубежей на грунте. Работает с цепочкой датчиков, где последним обязательно ставится оконечный датчик (ВД‑2‑1 или СД‑2‑1).

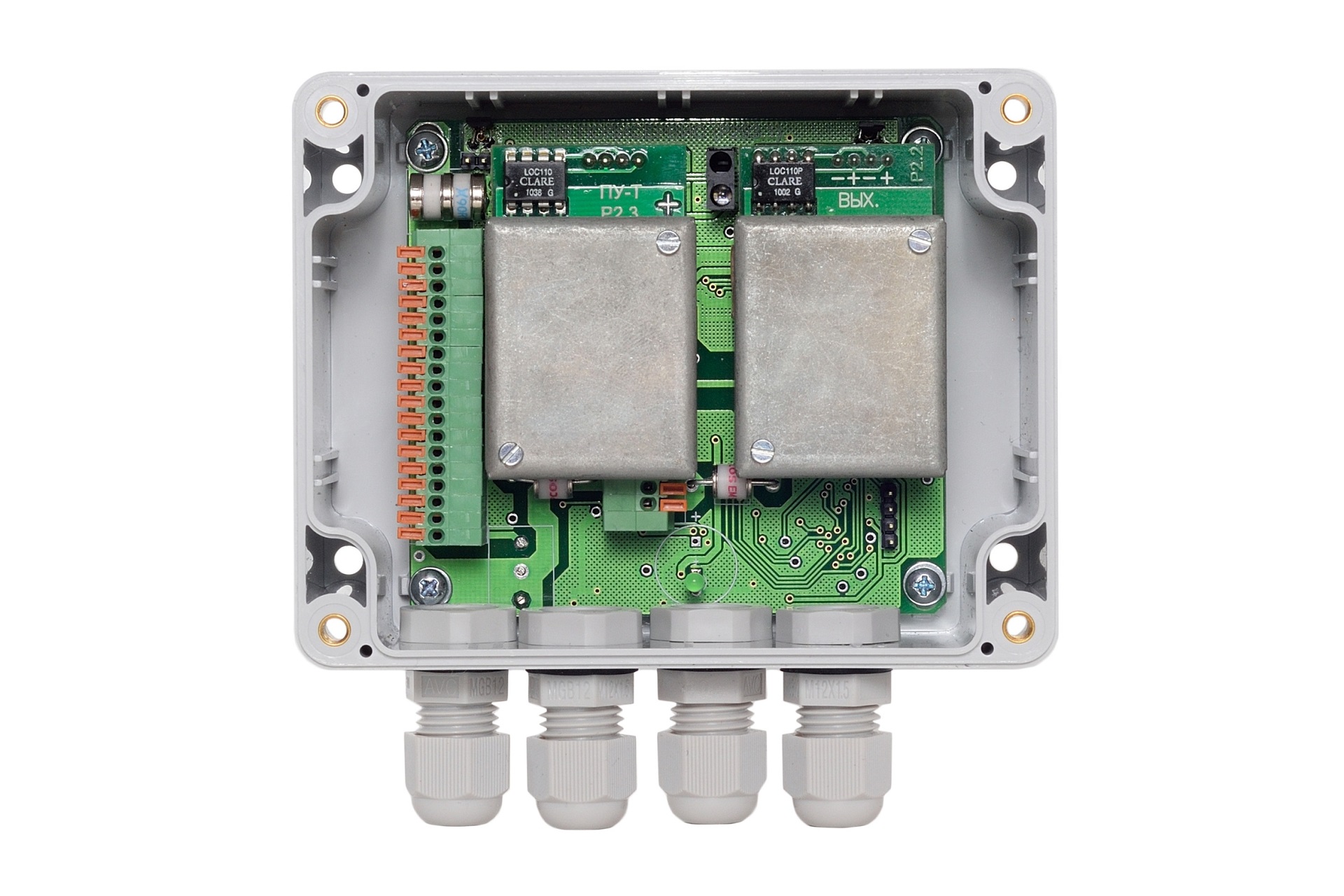

| Усилитель | Основной чувствительный элемент | Типовой сценарий применения | Ключевые отличия | Максимальная/оптимальная длина линии | Особенности подключения и контроля |
|---|---|---|---|---|---|
| ПУ‑В | Точечные датчики ВД‑2, СД‑2 (в цепочке; последний — оконечный ВД‑2‑1/СД‑2‑1) | Защита ограждений и грунта точечными датчиками: калитки, ворота, капитальные стены, невидимые рубежи | Усиление и контроль последовательной линии датчиков; локализация по датчику | До 40 датчиков в линии (длина зависит от шага) | Цепочка датчиков с обязательным оконечным элементом; контроль целостности шлейфа |
| ПУ‑В‑1 | Вибрационный кабель ВК‑1 (шаг датчиков 2,6 м или 3,5 м) | Протяжённые однородные участки ограждений: сетки, спирали, козырьки, деревянные и листовые конструкции | Усиление распределённого чувствительного элемента; контроль линии кабеля | Оптимально до 100 м; максимум до 200 м | Прямое подключение ВК‑1; контроль на обрыв/КЗ встроен |
| ПУ‑Т | Трибоэлектрический кабель ТД‑1 на ограждении | Защита ограждения от перелаза и разрушения: сетки, профлист, козырьки, спирали АКЛ | Оптимизирован под вибрации конструкции ограждения | Оптимально 100 м; максимум 200 м на плечо | Линия замыкается через УС с резистором 1 МОм; контроль целостности линии |
| ПУ‑Т‑1 | Трибоэлектрический кабель ТД‑1 в грунте | Противоподкопная защита, охрана подземных коммуникаций, обнаружение земляных работ | Оптимизирован под колебания в грунте; фильтрация грунтовых шумов | Оптимально 100 м; максимум 200 м на плечо | Линия замыкается через УС с резистором 1 МОм; контроль целостности линии |
| Характеристики | |
|---|---|
| Тип прибора | Предварительный усилитель |
| Напряжение питания, В | 5 |
| Максимальное количество датчиков или максимальная длина кабеля, подключаемого к ПУ | ВД-2 до 40 шт, СД-2 до 20 шт |
| Напряжение пробоя гальванически развязанных выходов датчиков и питания, В, не менее | 1500 |
| Потребляемый ток при напряжении питания 5 В, мА, не более | 5 |
| Температура эксплуатации, °С | -40..+50 |
| Габаритные размеры (ДхШхВ), мм | 50х30х20 |
| Масса, кг, не более | 0,01 |
| Артикул | ER-00004274 |
| Цена | РРЦ: 1 925,00 рублей с НДС |
| Приборы | Фото | Напряжение питания, В | Максимальное количество датчиков или максимальная длина кабеля, подключаемого к ПУ | Напряжение пробоя гальванически развязанных выходов датчиков и питания, В, не менее | Потребляемый ток при напряжении питания 5 В, мА, не более | Температура эксплуатации, °С | Габаритные размеры (ДхШхВ), мм | Масса, кг, не более | Потребляемая мощность, Вт, не более | Количество устанавливаемых ПУ, шт. | Количество выходов аналоговых сигналов, поступающих в БОС | Максимальная длина линии связи с БОС, м | Состояние выхода сигнала “Контр.” во время непрерывного контроля | Напряжение пробоя гальванически развязанного источника питания для ПУ, В | Наличие защиты от неправильного подключения питания | Цена |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Усилитель ПУ-В | |
5 | ВД-2 до 40 шт, СД-2 до 20 шт | 1500 | 5 | -40..+50 | 50х30х20 | 0,01 | - | - | - | - | - | - | - | 1 925,00 руб. |
| Усилитель ПУ-В-1 |  |
5 | 104 м (ВК-1-2.6) или 144 м (ВК-1-3.5) | 1500 | 5 | -40..+50 | 50х30х20 | 0,01 | - | - | - | - | - | - | - | 1 925,00 руб. |
| Усилитель ПУ-Т |  |
5 | 200 м кабеля ТД-1 | 1500 | 5 | От минус 40 до +50 | 50х30х20 | 0,01 | - | - | - | - | - | - | - | 1 925,00 руб. |
| Усилитель ПУ-Т-1 |  |
5 | 200 м кабеля ТД-1 | 1500 | 5 | -40..+50 | 50х30х20 | 0,01 | - | - | - | - | - | - | - | 1 925,00 руб. |

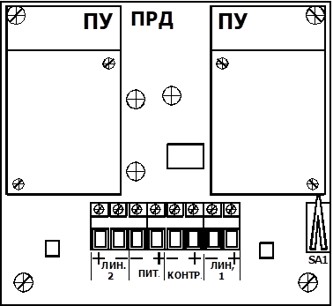

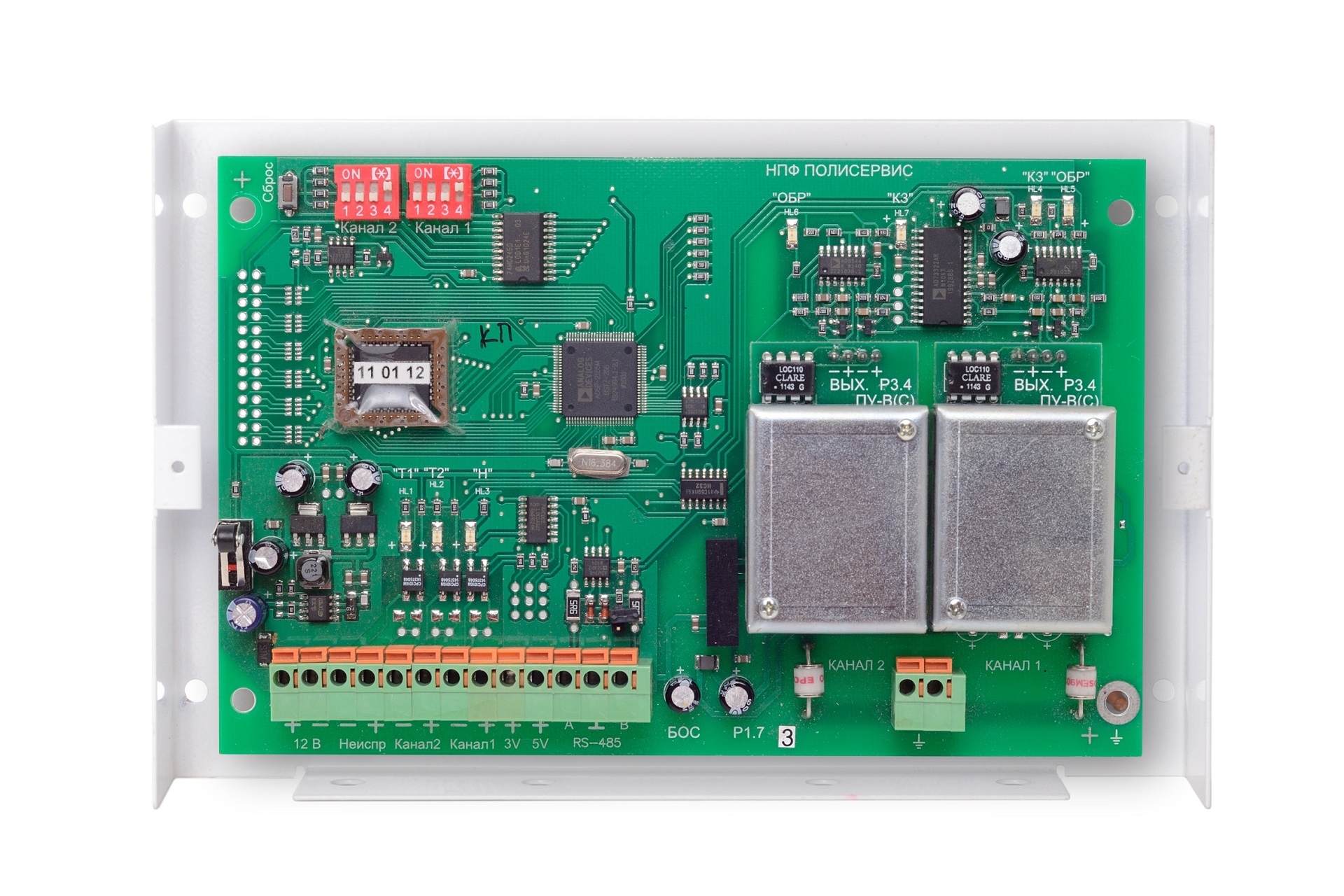

| Плата передатчика ПРД |  |
10-30 | - | - | - | -40..+50 | 84х78х19 | 0,10 | 0,3 | 2 | 2 | 2000 | Активное | 1500 | Предусмотрена | 7 610,00 руб. |
| Плата приемника ПРМ |  |
5 | - | - | 5 | -40..+50 | 50х30х20 | 0,05 | - | - | - | 2000 | - | 1500 | - | 1 925,00 руб. |
