Плата передатчика аналоговых сигналов ПРД (система «Тополь»)

Плата ПРД — ключевой элемент для передачи сигналов от чувствительных элементов на удалённые участки периметра. Её используют, когда датчики и предварительные усилители находятся далеко от блока обработки сигналов (БОС). Плата превращает аналоговый сигнал в дифференциальный (парафазный) и надёжно передаёт его по витой паре на приёмник ПРМ.

Для чего нужна плата ПРД: простыми словами

Представьте, что чувствительные элементы стоят у забора в 1,5 км от поста охраны. Обычный аналоговый сигнал на таком расстоянии «потеряется» или исказится от помех. ПРД решает эту проблему:

• Превращает сигнал в устойчивый к помехам формат. Парафазный (дифференциальный) сигнал по витой паре выдерживает длинные линии и внешние наводки.
• Позволяет ставить усилители прямо на плату. ПУ‑Т и ПУ‑В монтируются непосредственно на ПРД — это сокращает длину чувствительных линий и повышает стабильность.
• Контролирует исправность системы. Если кто-то вскроет корпус или случится неисправность, сигнал об этом уйдёт в систему.
• Защищает от ошибок монтажа. Встроенная защита не даст системе выйти из строя из‑за неправильного подключения проводов.

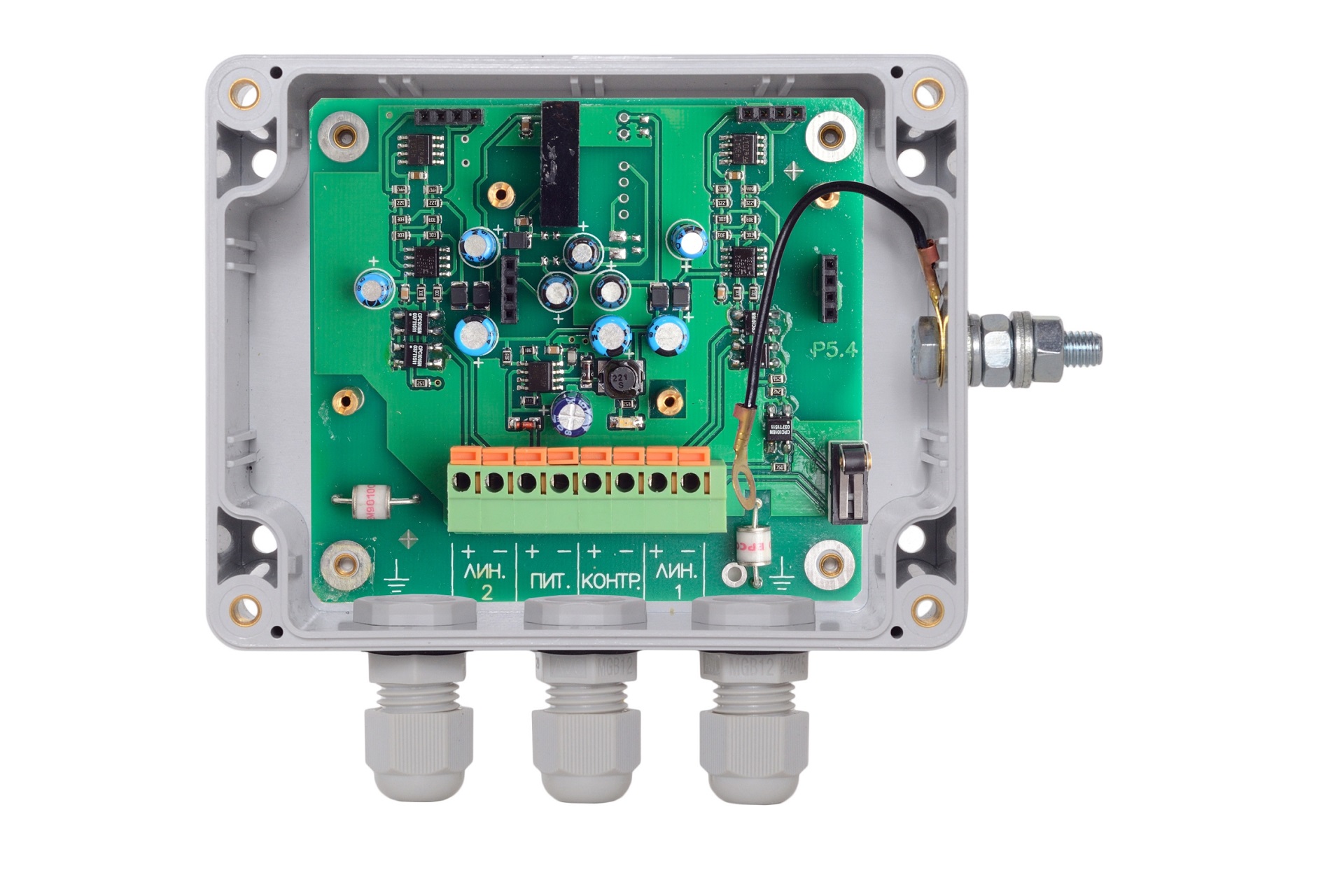

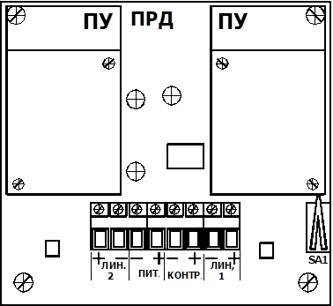

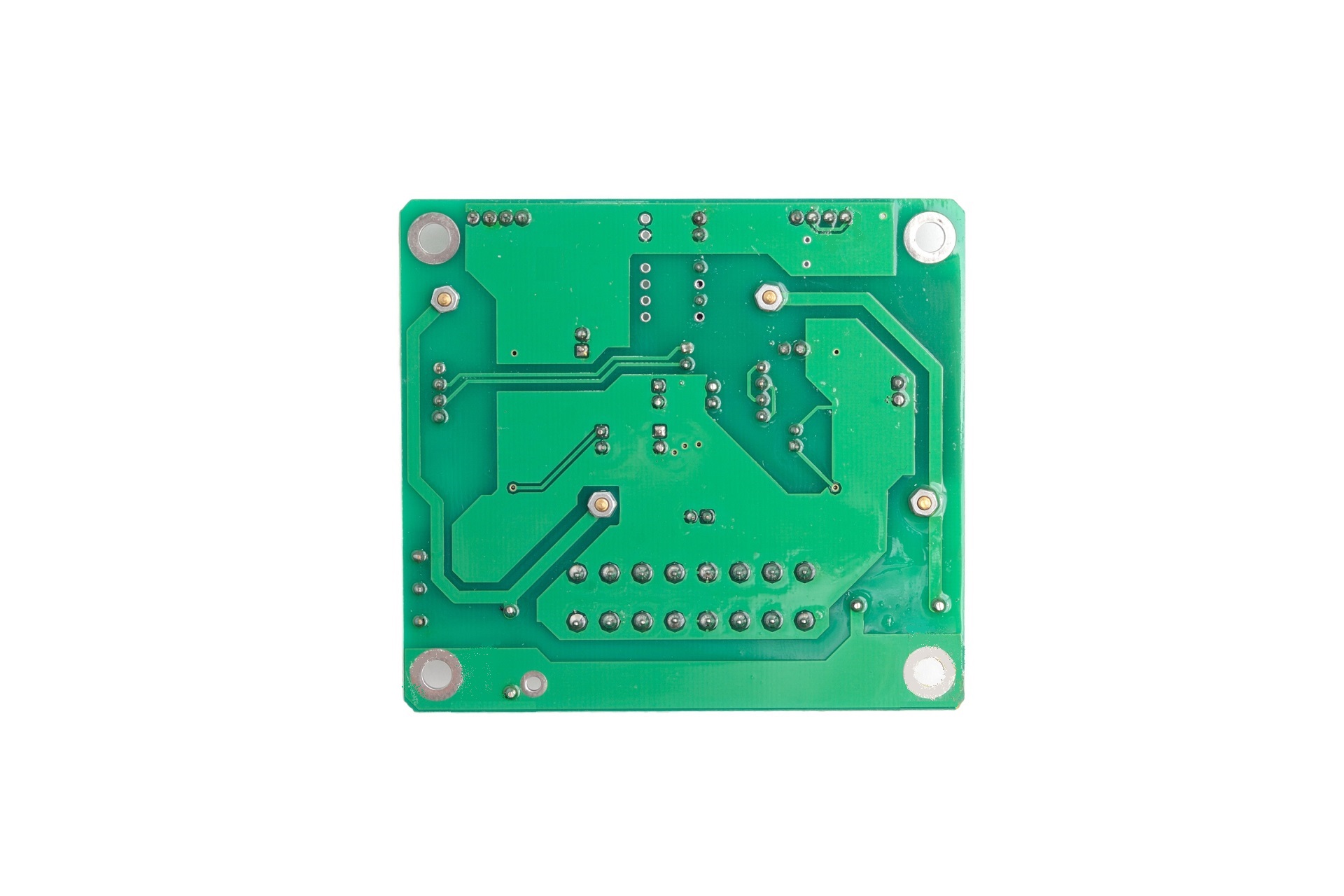

Как устроена плата: основные колодки

На плате ПРД расположены удобные зажимы для быстрого и понятного подключения:

• ЛИН 1 и ЛИН 2 — входы для сигналов от чувствительных элементов зоны 1 и зоны 2. К ним подключаются предварительные усилители (ПУ‑Т или ПУ‑В), которые уже работают с датчиками.
• КОНТР — выход для передачи сигнала о вскрытии корпуса или неисправности самой платы.
• ПИТ — колодка питания. Плата работает от 10–30 В постоянного тока и потребляет минимум энергии.

Что умеет плата ПРД

• Принимает сигналы от двух зон (через ЛИН 1 и ЛИН 2) от чувствительных элементов, подключённых через ПУ.
• Преобразует аналоговый сигнал в дифференциальный — это делает передачу устойчивой к электромагнитным помехам.
• Передаёт сигнал в БОС по витой паре. Максимальная длина линии связи — до 2000 м.
• Защищает систему от ошибок подключения — если провода перепутаны, плата не выйдет из строя.
• Показывает, что включена. Световая индикация сразу даёт понять, что питание подано и плата готова к работе.
• Сообщает о проблемах. Через выход КОНТР система узнаёт о вскрытии корпуса (тампер SA1) или неисправности платы.

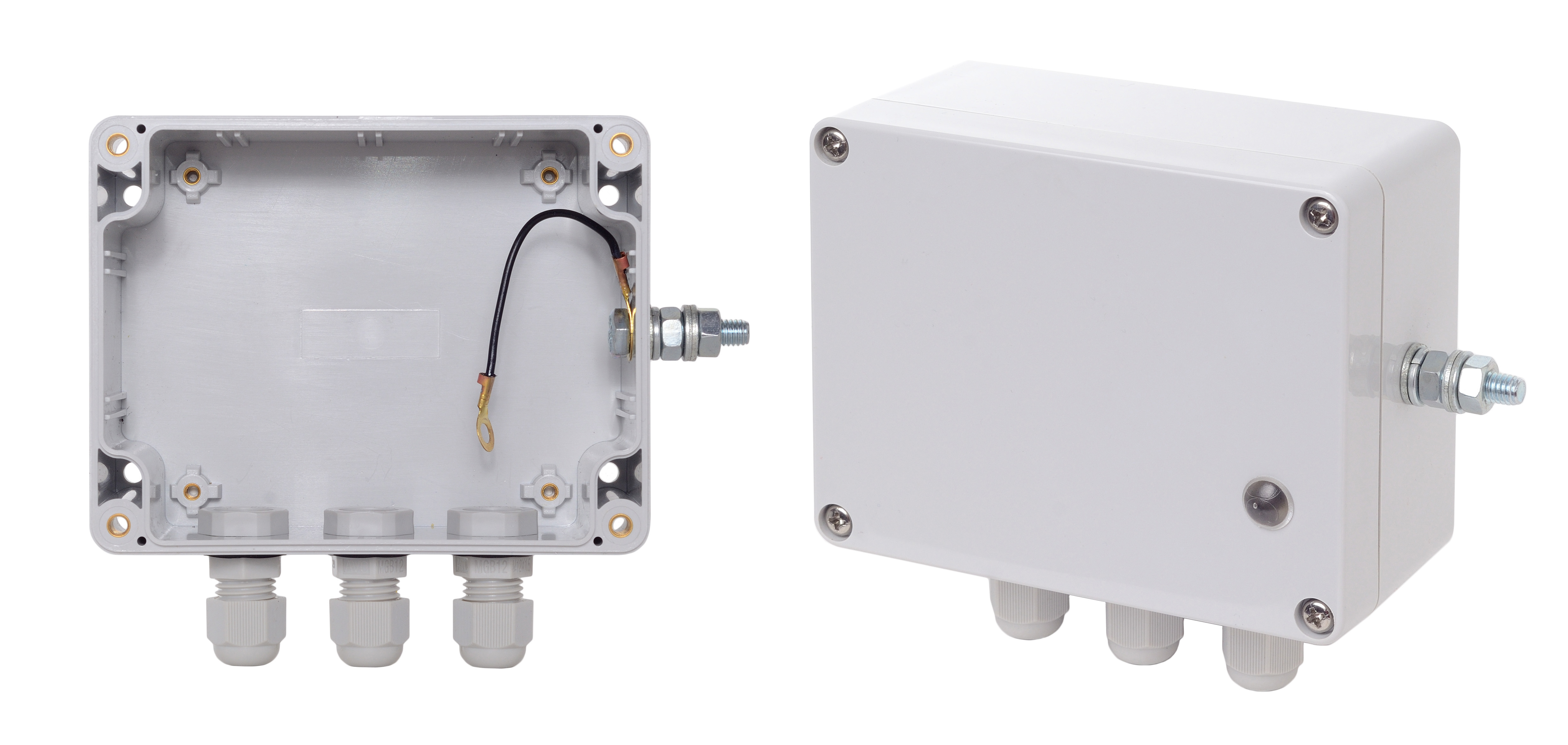

Монтаж и защита от внешней среды

Если плата устанавливается на улице, её обязательно помещают в защитный корпус:

• Материал корпуса: поликарбонат или алюминий.
• Защита вводов: герметичные кабельные вводы, чтобы внутрь не попадали вода, пыль, насекомые.
• Тампер вскрытия SA1: при попытке открыть корпус система сразу фиксирует событие и передаёт тревогу.

Такой подход позволяет ставить ПРД в любых погодных условиях: от сильного мороза до жары, под дождём и снегом.

Практические рекомендации

• Ставьте ПРД там, где далеко до поста охраны. Если между датчиками и БОС больше нескольких сотен метров — это как раз случай для ПРД.
• Используйте витую пару для линии связи. Это простой и надёжный кабель, который хорошо работает на длинных дистанциях.
• Планируйте две зоны на одну плату. Два входа (ЛИН 1, ЛИН 2) позволяют закрыть два участка периметра одной платой — это экономит оборудование и упрощает схему.
• Не забывайте про контроль вскрытия. Выход КОНТР и тампер SA1 — это часть защиты от саботажа.

Технические детали и гарантия

• Напряжение питания: 10–30 В DC.
• Потребляемая мощность: не более 0,3 Вт — очень экономично.
• Максимальная длина линии до БОС: до 2000 м по витой паре.
• Рабочий диапазон температур: от −40 до +50 °C.
• Габариты: компактные, удобно размещать в шкафах и на стойках.
• Гарантия: 24 месяца с даты изготовления.
• Соответствие стандартам: технические характеристики соответствуют требованиям АТПН.425661.013 и ТУ АТПН.425628.001 при соблюдении правил эксплуатации.

Совместимость с предварительными усилителями: быстрая таблица выбора

Интеграция в систему «Тополь»

ПРД работает в связке: чувствительные элементы → ПУ (на плате ПРД) → витая пара → приёмник ПРМ → БОС. Такая схема даёт:

• Надёжную передачу сигнала даже на больших расстояниях.
• Контроль исправности всей линии и самой платы.
• Гибкость проектирования: можно комбинировать разные типы датчиков и усилителей на двух зонах одной платы.
