Расширитель шлейфов ЕХ-6-1 используется в составе системы охранной сигнализации.
Расширитель предназначен для: - управления состоянием шести реле по командам, поступающим от центрального блока обработки сигналов системы по линии интерфейса RS 485; - контроля режимов работы и исправности (результаты отображаются свечением единичных индикаторов, расположенных на плате расширителя, а также звуковой сигнализацией); - передачи информации о состоянии расширителя в центральный блок обработки сигналов системы по линии интерфейса RS 485.

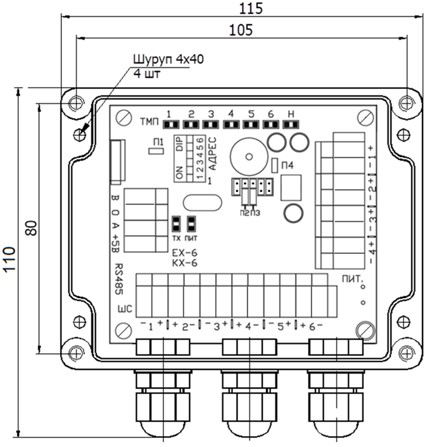

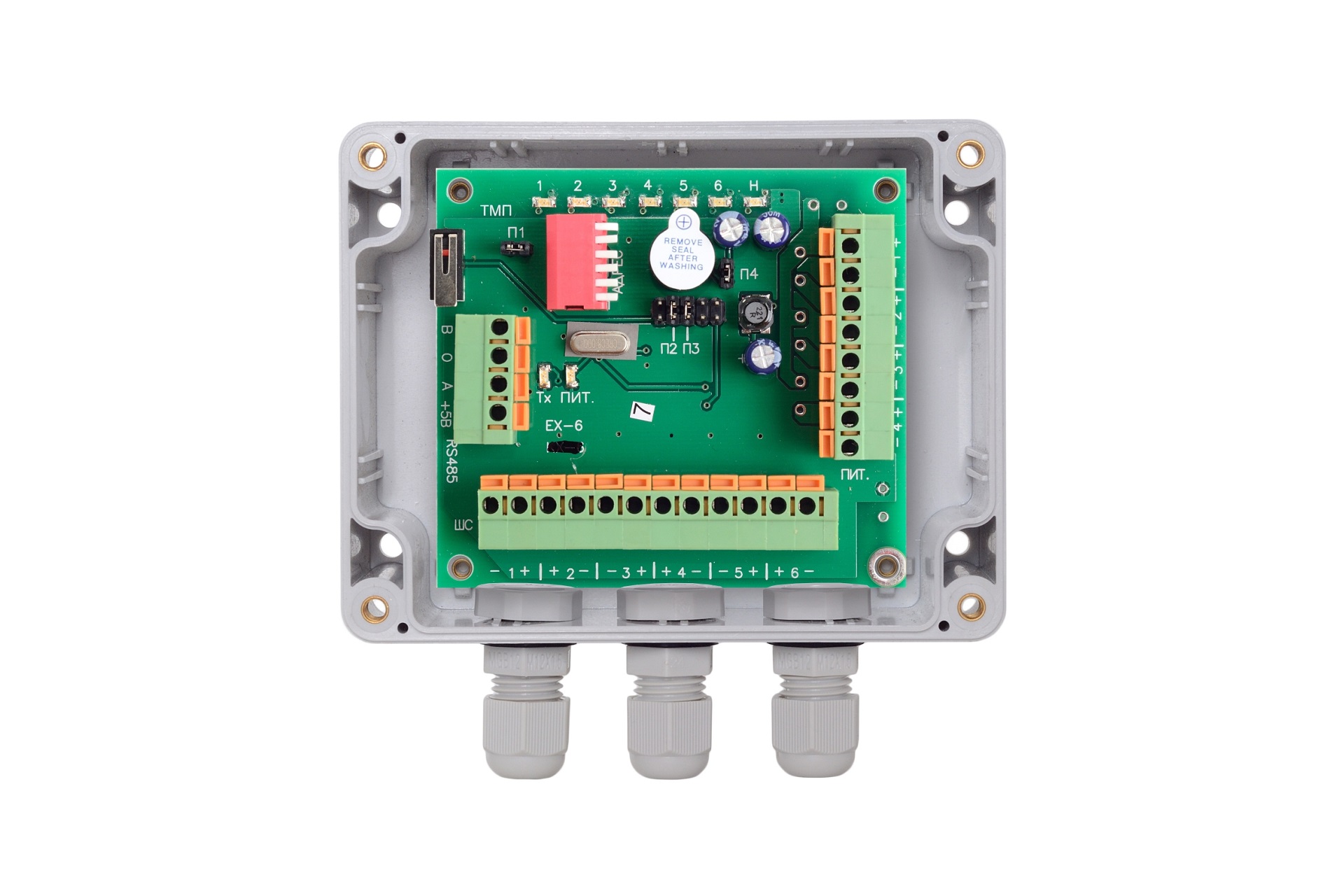

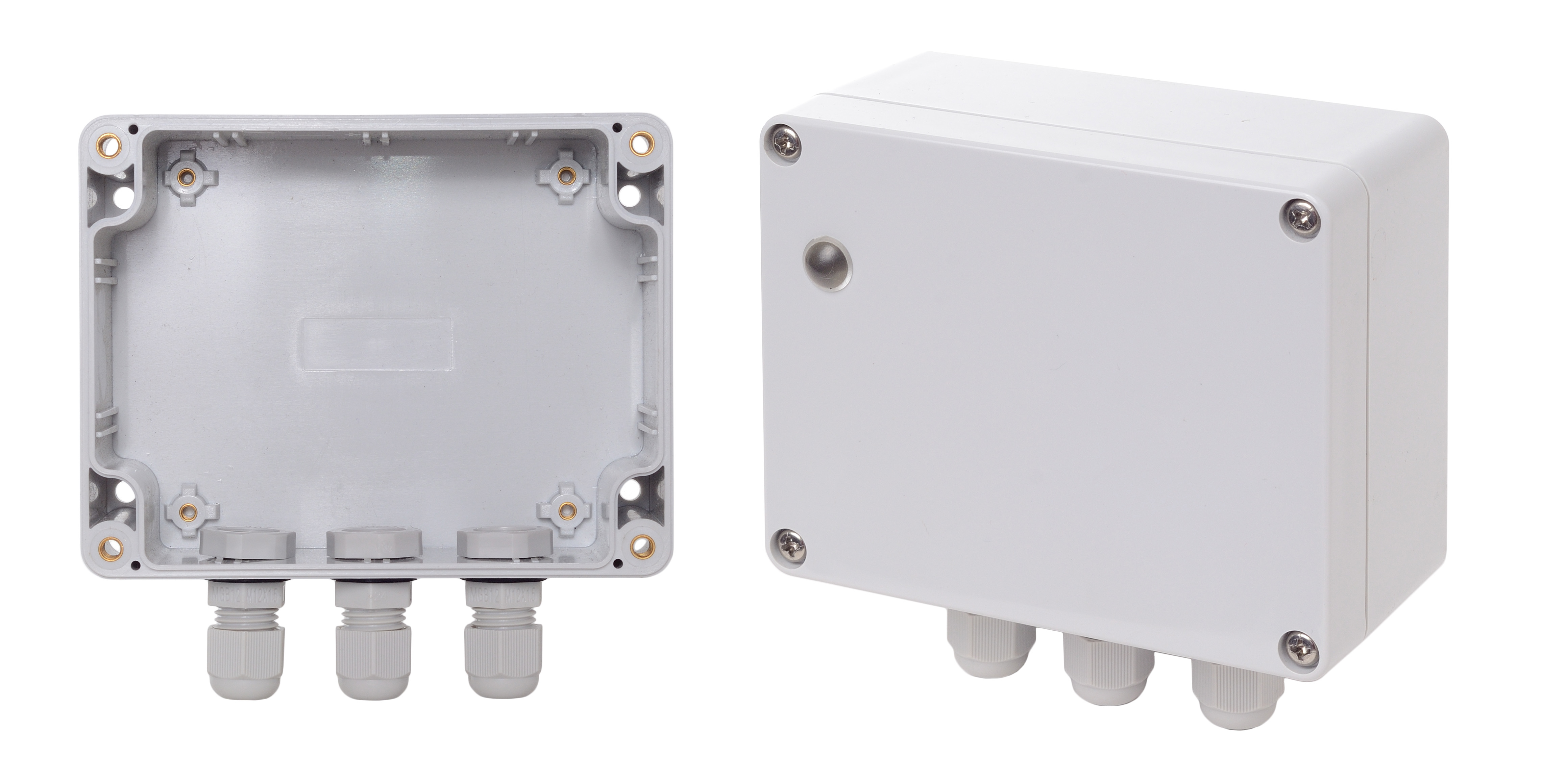

Расширитель предназначен для работы: - при температуре окружающей среды от минус 40 С до +50 С; - при воздействии повышенной влажности 98% при 40 С. Расширитель имеет на выходе контакты реле, разомкнутые в нормальном состоянии и замкнутые в активном состоянии. Расширитель состоит из платы, устанавливаемой в герметичный поликарбонатный корпус. Расширитель выполняет следующие функции: - прием команд, поступающих от блоков обработки сигналов (БОС) по линии интерфейса RS 485; - преобразование команд, полученных в виде последовательного кода, в шестиразрядный код, соответствующий состоянию выходных реле, для управления внешними устройствами; - передачу информации о состоянии расширителя в БОС по линии RS-485 и далее по локальной вычислительной сети (ЛВС) в систему сбора и обработки информации (ССОИ); - отображение информации о состоянии выходных реле и линии связи единичными индикаторами, расположенными на плате расширителя. Соответствие характера свечения единичных индикаторов режиму работы расширителя приведено в таблице 2. Обмен данными между расширителем и концентратором или расширителем и блоком обработки сигналов производится по трехпроводной линии связи в соответствии со стандартом RS-485. Максимальная протяженность линии связи 1200 м. Расширитель является адресным устройством в системе. Адрес расширителя в двоичном коде задаётся с помощью шестиразрядного блока переключателей АДРЕС, расположенного на плате (рисунок выше). При этом значению «0» соответствует положение OFF соответствующего разряда переключателя, значению «1» - положение ON. Шестиразрядный блок переключателей позволяет выставить в двоичном коде значение числа Ni от 0 до 63. Адрес устройства Аi = Ni+65, где Ni – число в двоичном коде, устанавливаемое с помощью переключателя; 65 – смещение, позволяющее присваивать устройству адрес от 65 до 128. Пример. Если все разряды блока переключателей АДРЕС установлены в положение OFF (000000), что соответствует числу «0» в двоичном коде, то адрес устройства А = 0+65 = 65; Если все разряды блока переключателей установлены в положение ON (111111), что соответствует числу «63» в двоичном коде, то адрес устройства А = 63+65 = 128; Плата расширителя содержит следующие колодки зажимов: ШС «1» - ШС «6» - для подсоединения шести шлейфов для управления внешними устройствами; ПИТ «1» - для подсоединения внешнего источника питания напряжением от 10 до 30 В; ПИТ «2» - ПИТ «4» (дублируют входное напряжение) - для подачи напряжения питания от 10 до 30 В на внешние устройства; +5 В, «0» - выход внутреннего стабилизированного источника для питания внешних устройств; RS-485 - «А», «0», «В» - для подсоединения линии связи RS-485. 3.5 На плате расширителя расположены штыревые разъемы для установки перемычек: - «П1» - для подсоединения согласующего резистора к линии связи; - «П4» - для отключения зуммера (при снятии перемычки звуковой сигнал отключается). Перемычки «П2» и «П3» установлены в нерабочее положение, контакты разомкнуты. ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ МЕНЯТЬ ПОЛОЖЕНИЕ ПЕРЕМЫЧЕК «П2» и «П3» НА ПЛАТЕ! Единичные индикаторы и зуммер расположены под крышкой корпуса, могут использоваться в процессе настройки расширителя, а также при отыскании и устранении неисправностей. Единичные индикаторы отображают информацию о состоянии расширителя: ПИТ – свечение единичного индикатора зеленого цвета свидетельствует о наличии питания; ТХ – прерывистое свечение единичного индикатора зеленого цвета при активном состоянии линии связи RS-485; «1» - «6» - единичные индикаторы зеленого цвета отображают информацию о состоянии выходных реле: - замкнуты – постоянное свечение; - разомкнуты – свечение отсутствует. «Н» - единичный индикатор желтого цвета: - прерывистое свечение свидетельствует о снижении напряжения питания ниже 9 В, а также о снятии крышки корпуса. Дополнительно сопровождается звуковым сигналом (зуммером).
