Устройство защиты ETH-8P предназначено для установки в периметральные шкафы или отдельно и обеспечивает защиту от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе использующих технологию РоЕ стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt.
Устанавливается в пределах 2–3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).
Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т. д.
Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ Р МЭК 62305-1.

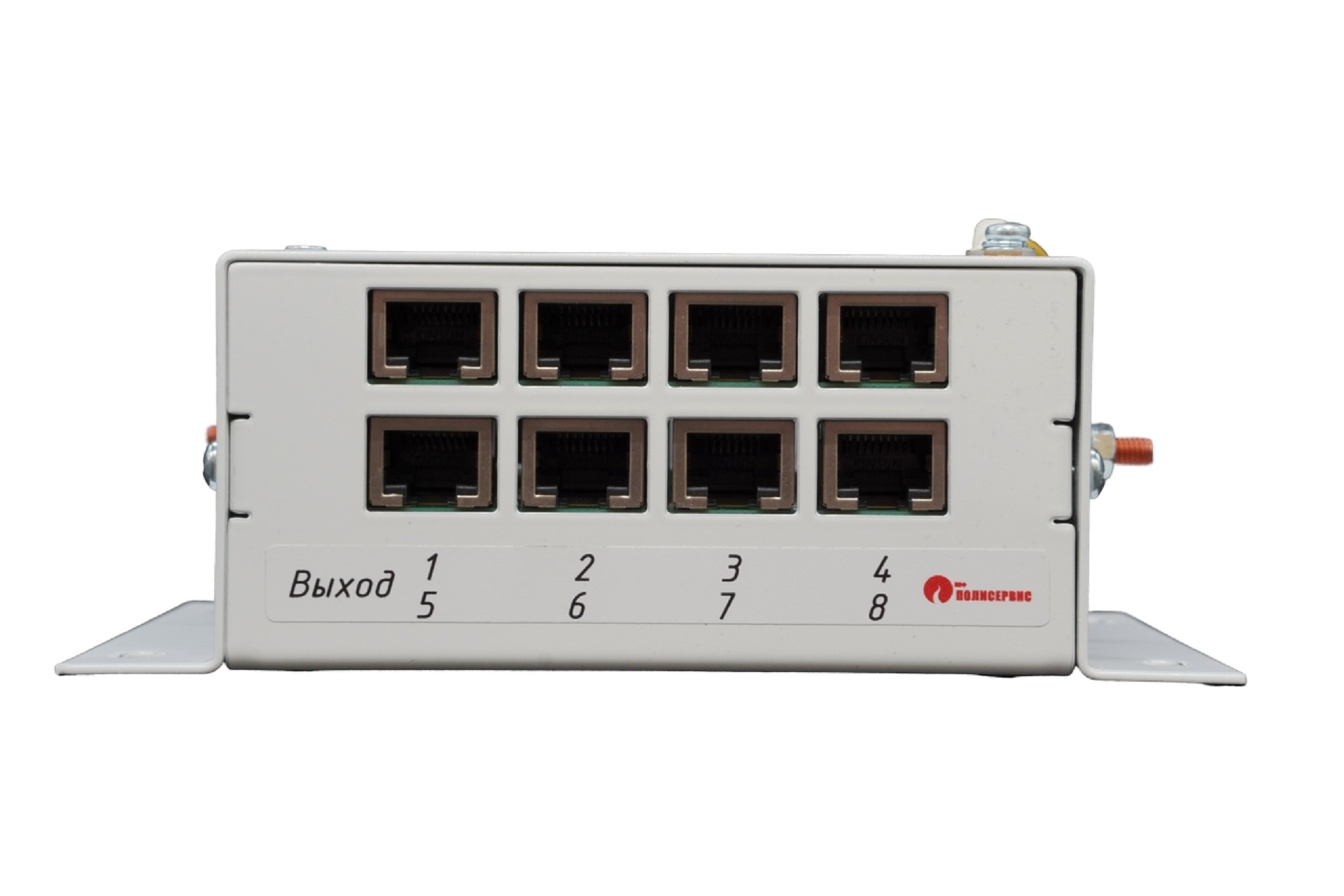

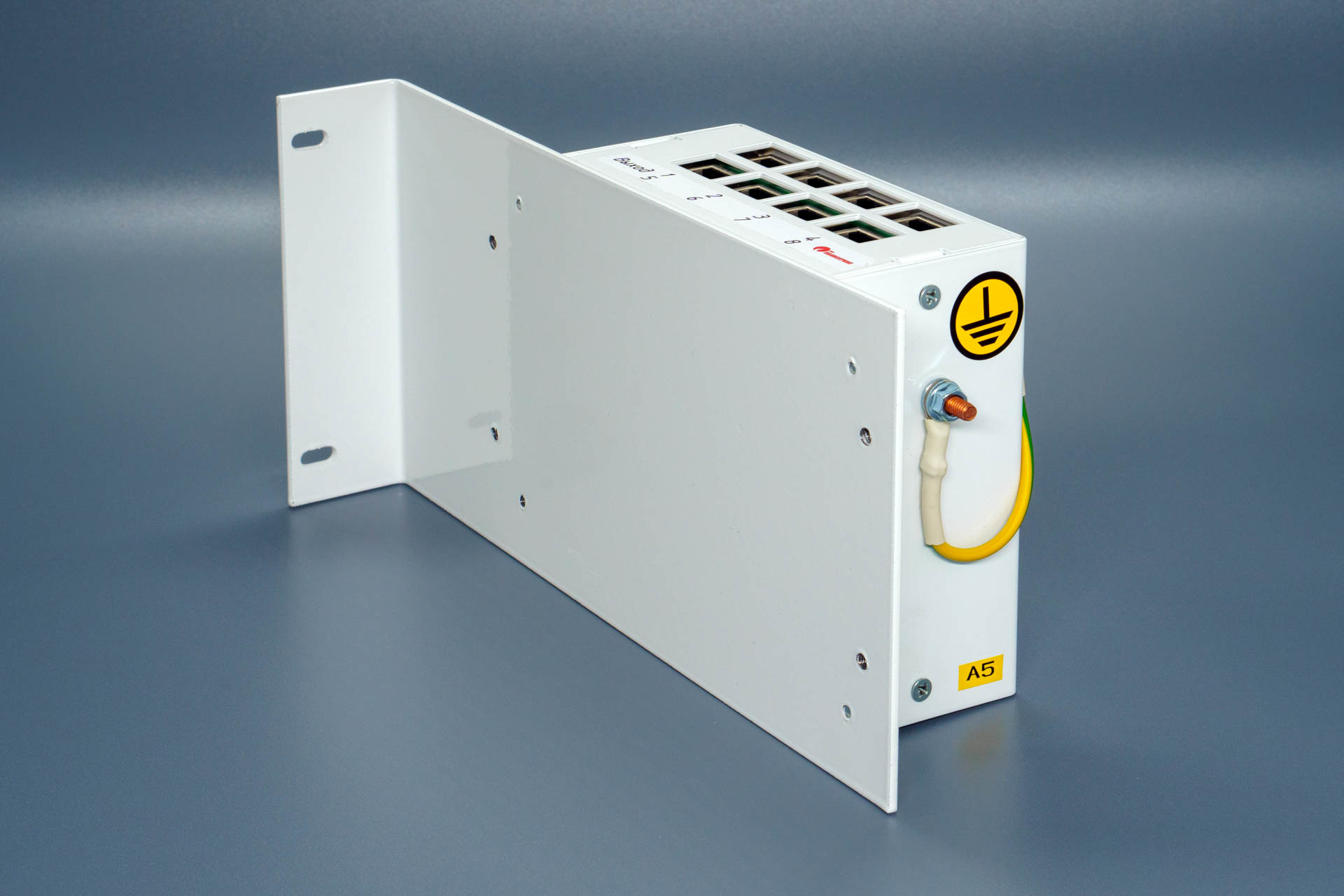

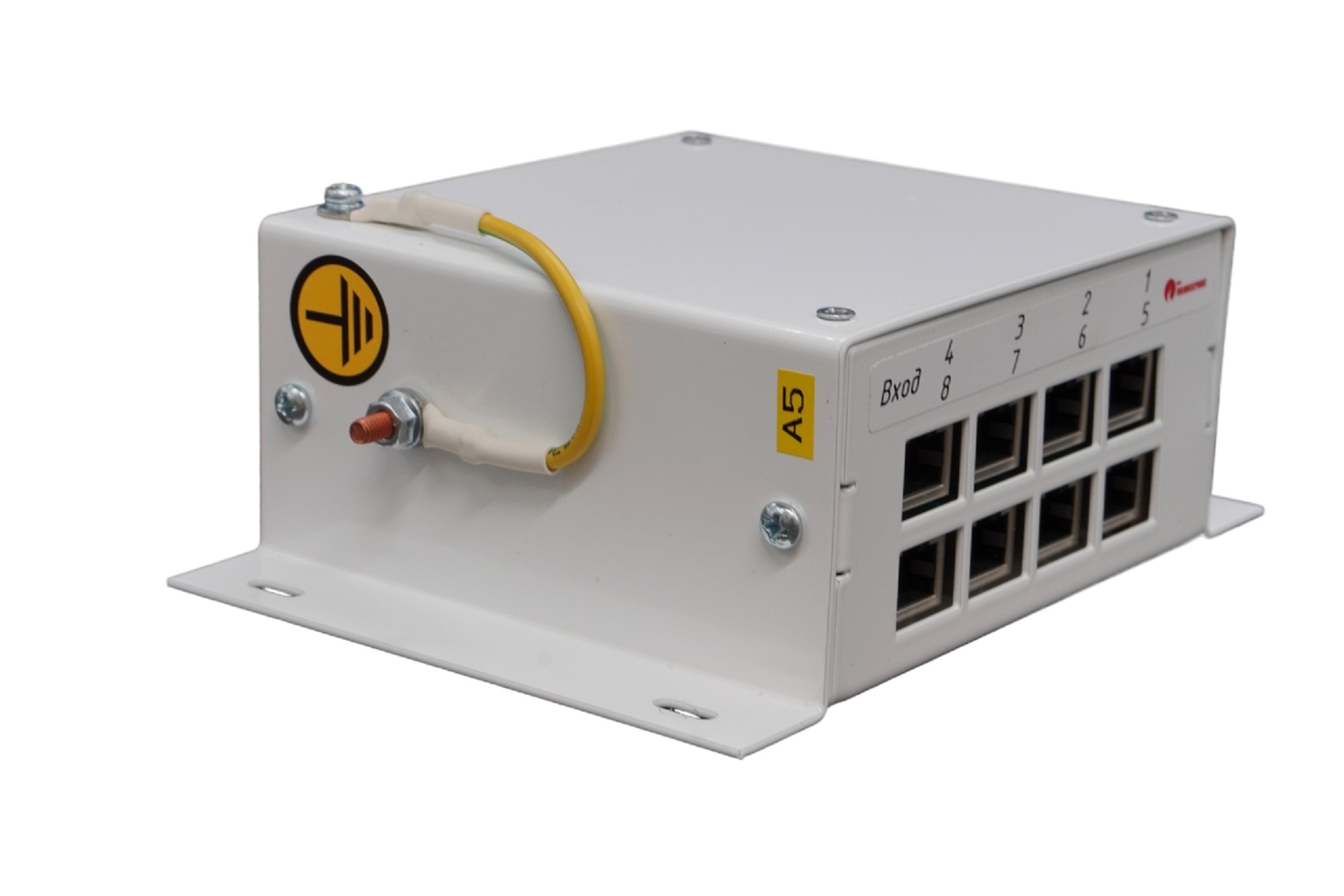

Конструктивно ETH-8P выполнено в виде плат в корпусе для установки на стену или в шкаф на монтажную панель напрямую или с помощью уголка.
| Характеристика | Линии данных | Линии питания |
|---|---|---|
| Защищаемые пары (контакты RJ-45) | (1-2), (3-6), (4-5) и (7-8) | (1, 2-3, 6) и (4, 5-7, 8) |
| Макс. длительное рабочее напряжение | 6 В DC | 58 В DC |
| Номинальный рабочий ток | 600 мА | 600 + 600 = 1200 мА |
| Номинальный ток разряда (8/20 мкс) линия-линия С1 / линия-земля С2 | 100 А / 2 кА | 100 А / 2 кА |
| Уровень напряжения защиты Линия-линия / линия-земля, не более | 20 В / 550 В | 120 В / 550 В |
| Уровень напряжения защиты при 1 кВ/мкс: Линия-линия / линия-земля, не более | 15 В / 550 В | 90 В / 550 В |
| Время срабатывания Линия-линия / линия-земля | <10 нс / <100 нс | <10 нс / <100 нс |
| Вносимое затухание | <2 дБ (<250 МГц) | — |
| Характеристика | Значение |
|---|---|

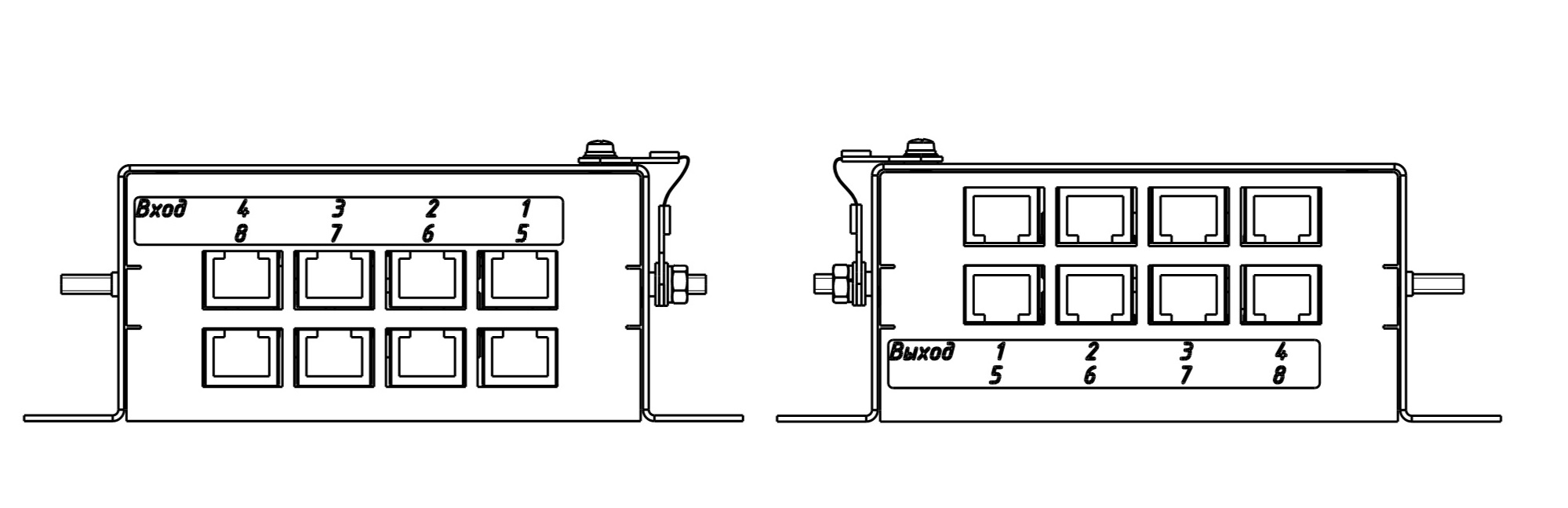

| Тип подключения (Вход–Выход) | RJ45–RJ45 |
| Диапазон температуры окружающей среды при эксплуатации | –55 °C … +85 °C |

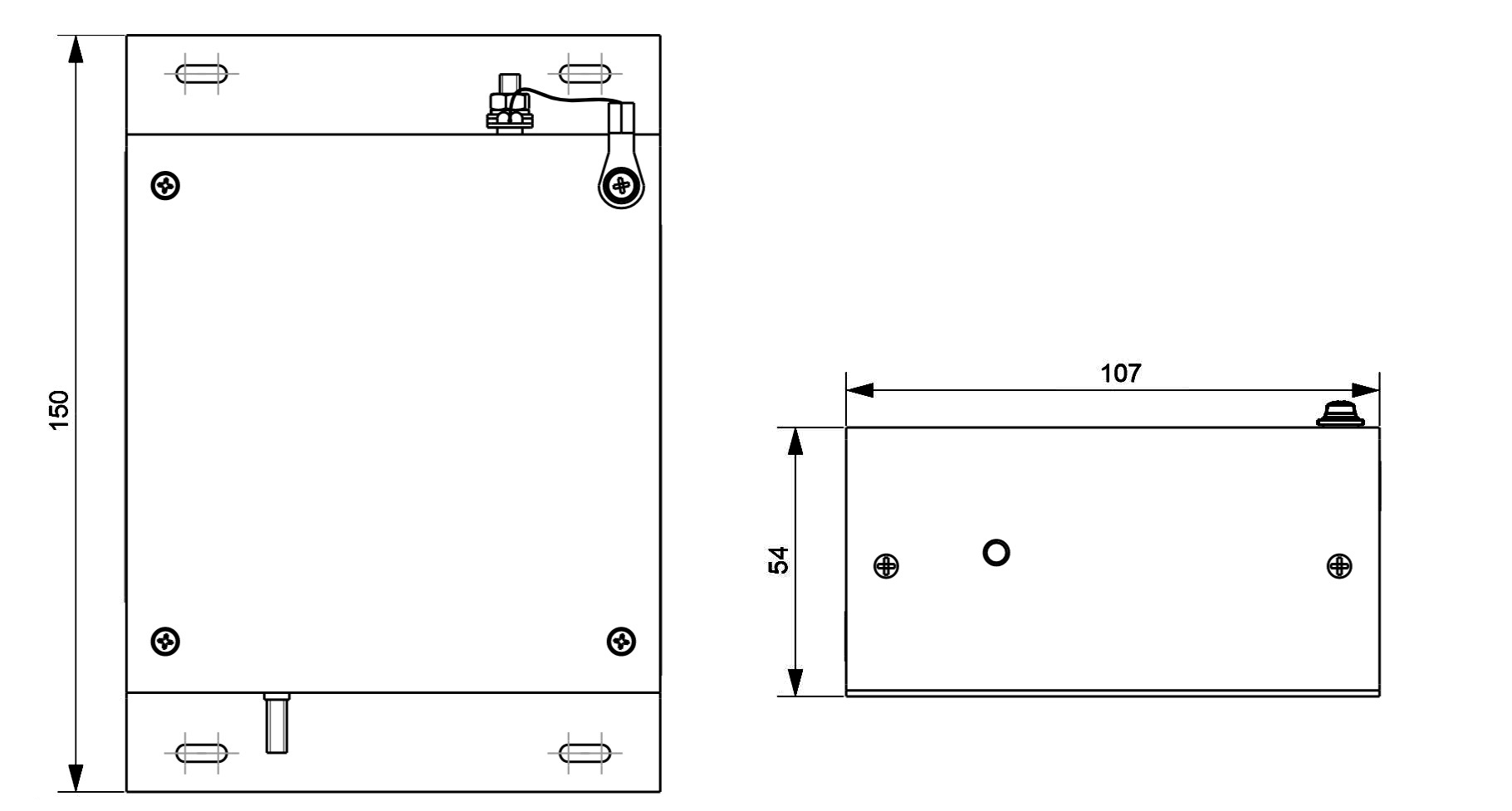

| Габаритные размеры | 150 х 107 х 54 мм |
| Масса нетто, не более | 1 кг |
| Характеристики | |
|---|---|
| Степень защиты оболочкой | IP20 |
| Температура окружающей среды | -55°C..+85°C |
| Габаритные размеры мм, не более | 150х107х54 |
| Масса, кг, не более | 1 |
| Артикул | ER-00012536 |
| Цена | РРЦ: 15 900 рублей с НДС |
| Приборы | Фото | Степень защиты оболочкой | Температура окружающей среды | Габаритные размеры мм, не более | Масса, кг, не более | Цена |
|---|---|---|---|---|---|---|
| Устройство грозозащиты ETH-8P | |
IP20 | -55°C..+85°C | 150х107х54 | 1 | 15 900 руб. |
