Принцип работы пассивных ИК-извещателей
Пассивные инфракрасные извещатели ИД — это устройства, которые обнаруживают движение в охраняемой зоне путем регистрации изменений интенсивности инфракрасного излучения от движущихся объектов.
Основные компоненты

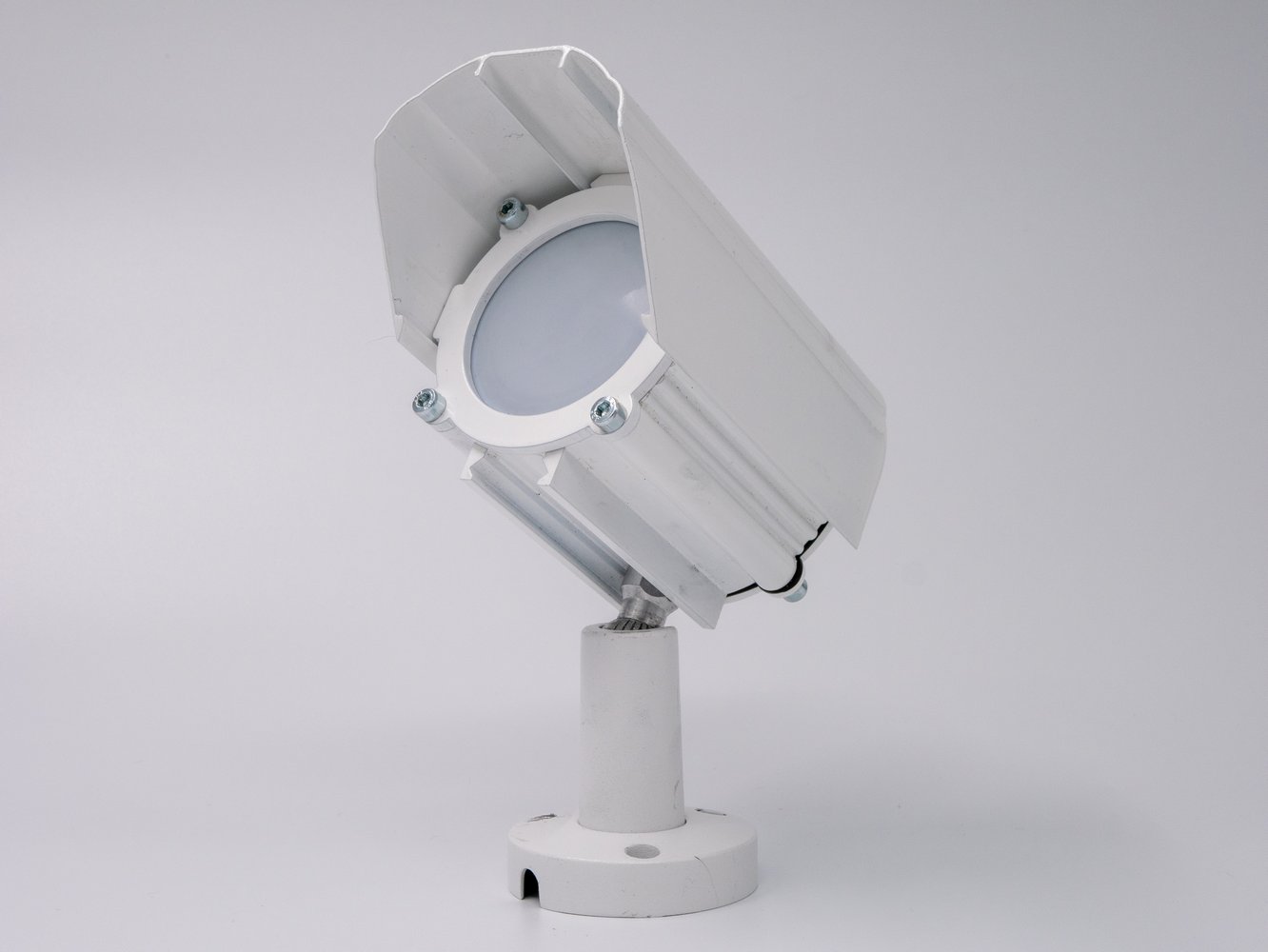

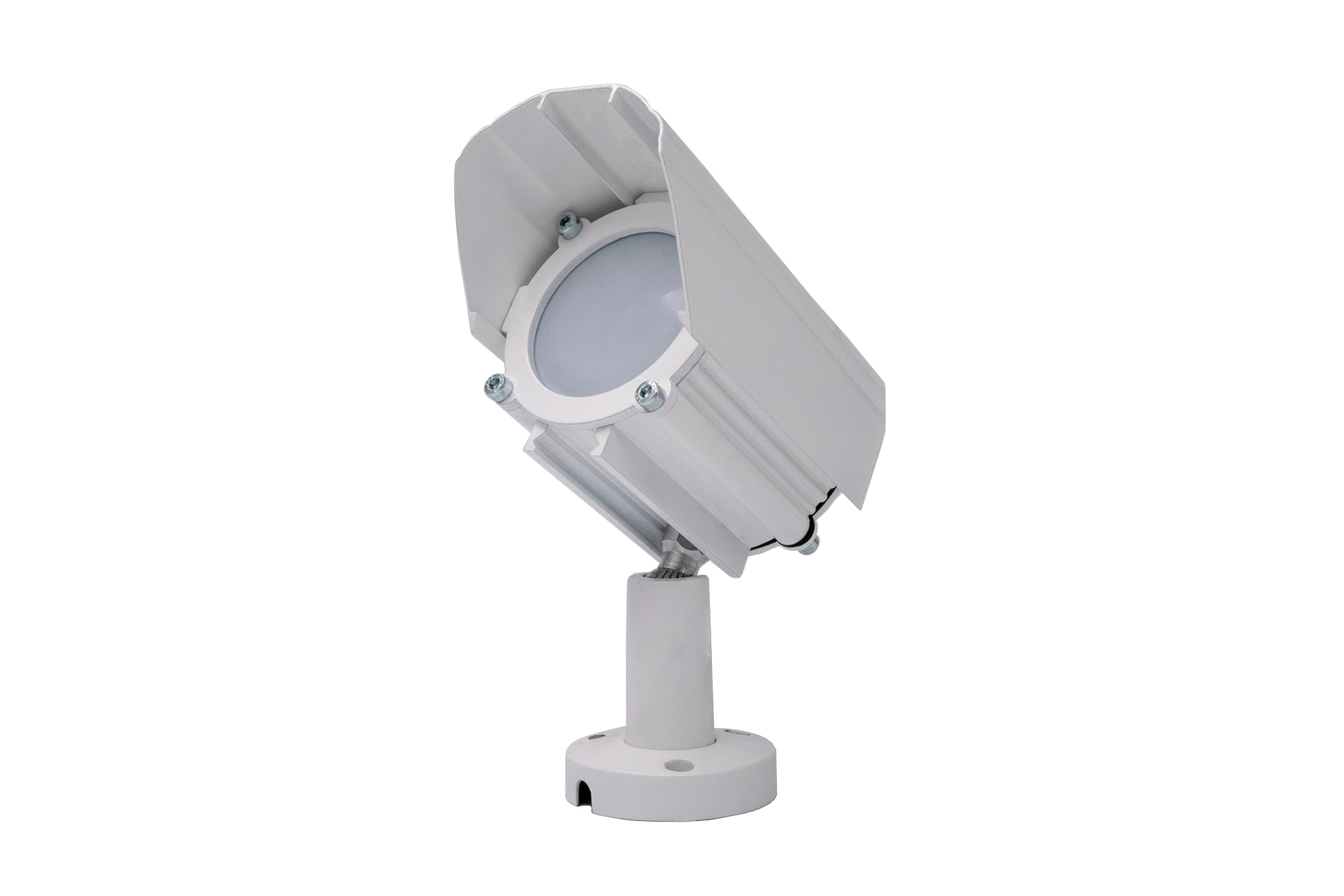

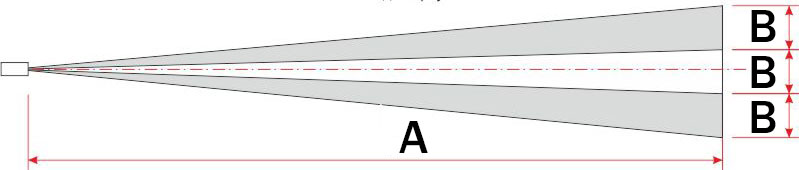

- Оптическая система — формирует диаграмму направленности и определяет форму зоны обнаружения
- Пироприемник — чувствительный элемент, регистрирующий тепловое излучение
- Блок обработки сигналов — анализирует полученные данные и формирует сигнал тревоги
Принцип действия
Работа извещателей основана на регистрации изменений интенсивности инфракрасного излучения в диапазоне 5–15 мкм, что соответствует тепловому излучению объектов при температуре 20–40°C.
Процесс работы включает следующие этапы:
- Оптическая система фокусирует ИК-излучение на пироприемник
- Пироприемник преобразует тепловое излучение в электрический сигнал
- Блок обработки анализирует изменения сигнала
- При обнаружении движения формируется сигнал тревоги
Извещатели ИД используют дифференциальный принцип работы, что позволяет:
- Подавлять помехи от изменения температуры фона
- Нивелировать влияние световых и электромагнитных помех
- Исключать ложные срабатывания

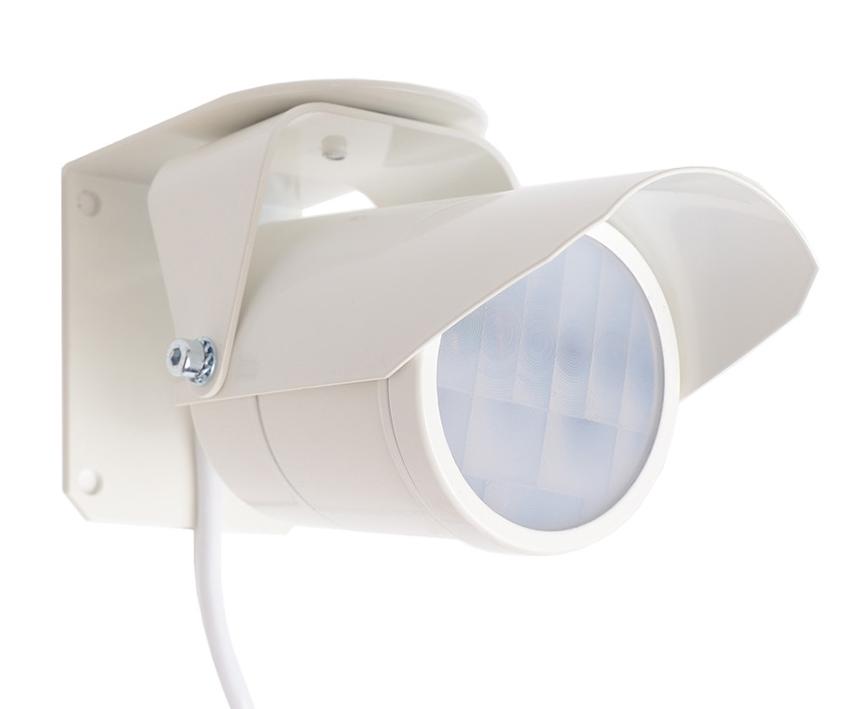

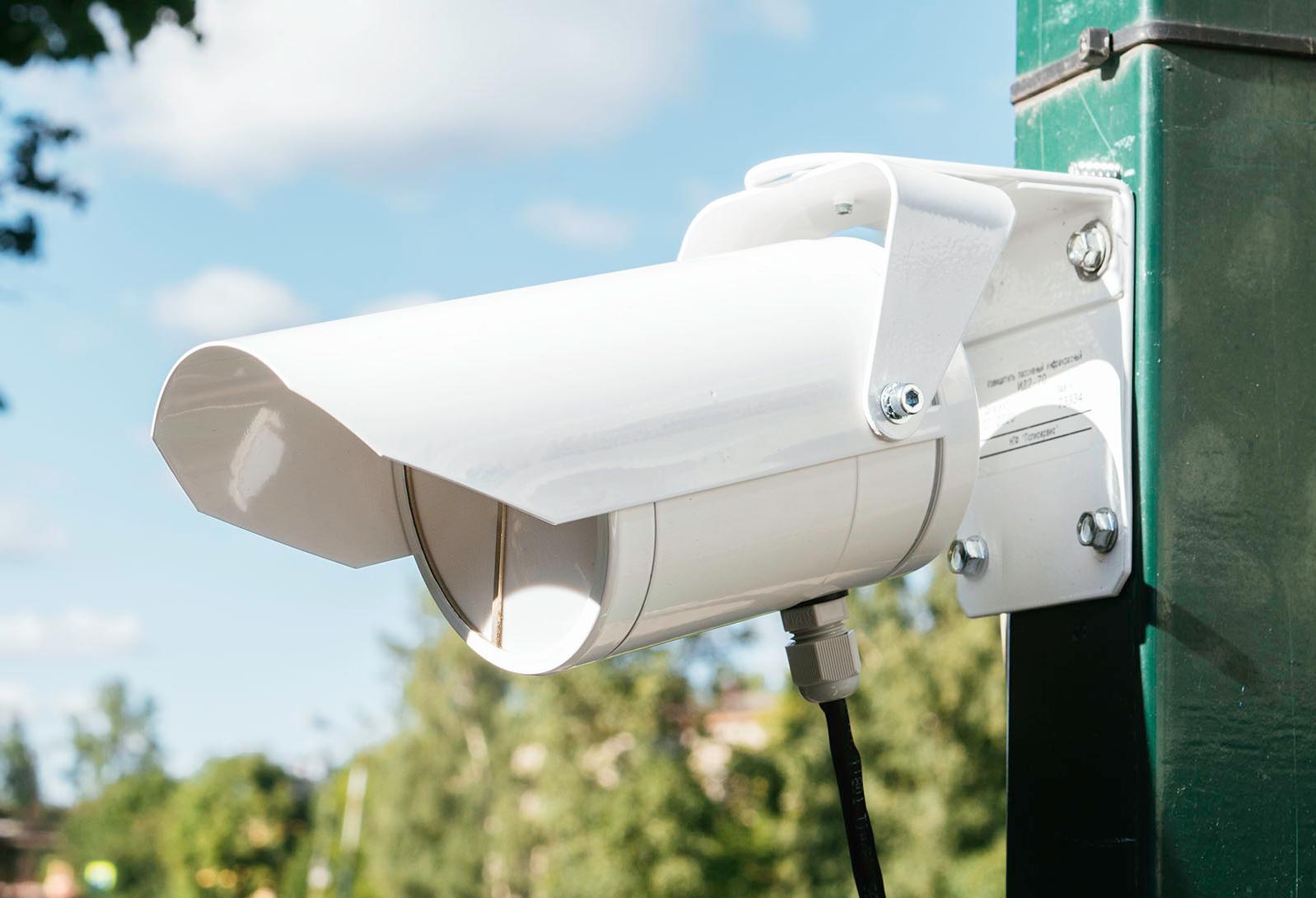

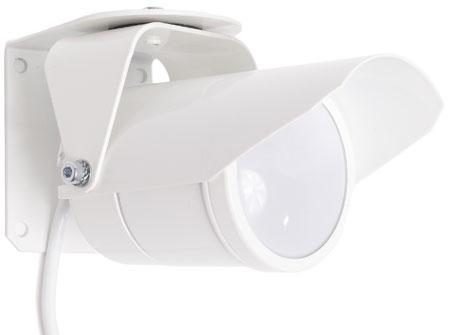

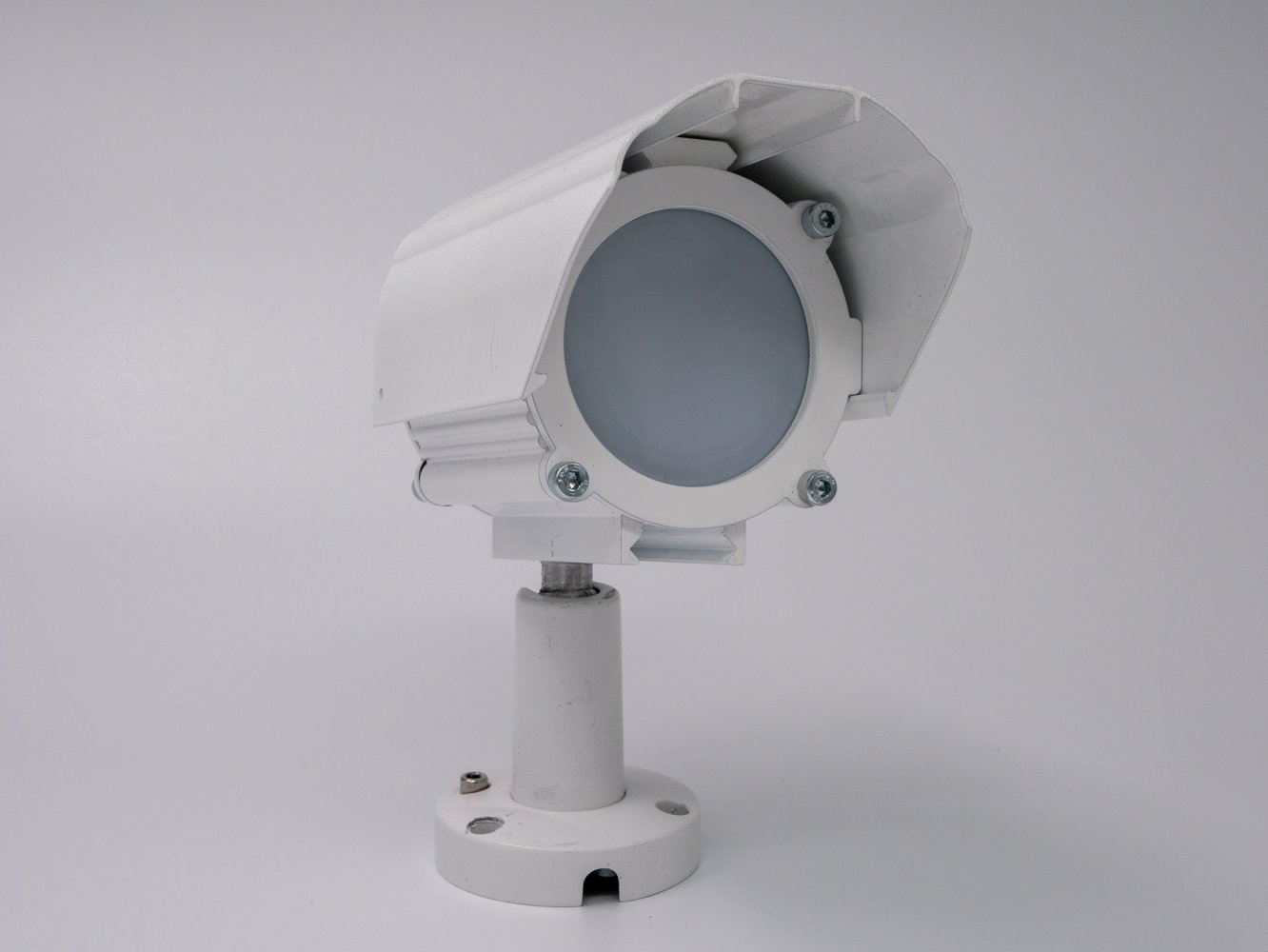

Извещатели ИД используются для построения периметральных рубежей охраны объектов, протяженных участков местности, фасадов жилых и промышленных зданий, а также внутри помещений.
Извещатели ИД способны работать в самых сложных помеховых условиях в широком диапазоне температур окружающей среды от -55 до +55℃.
Извещатели имеют выход типа “сухой контакт” что позволяет подключать их к любым охранным пультам и сборщикам шлейфов.

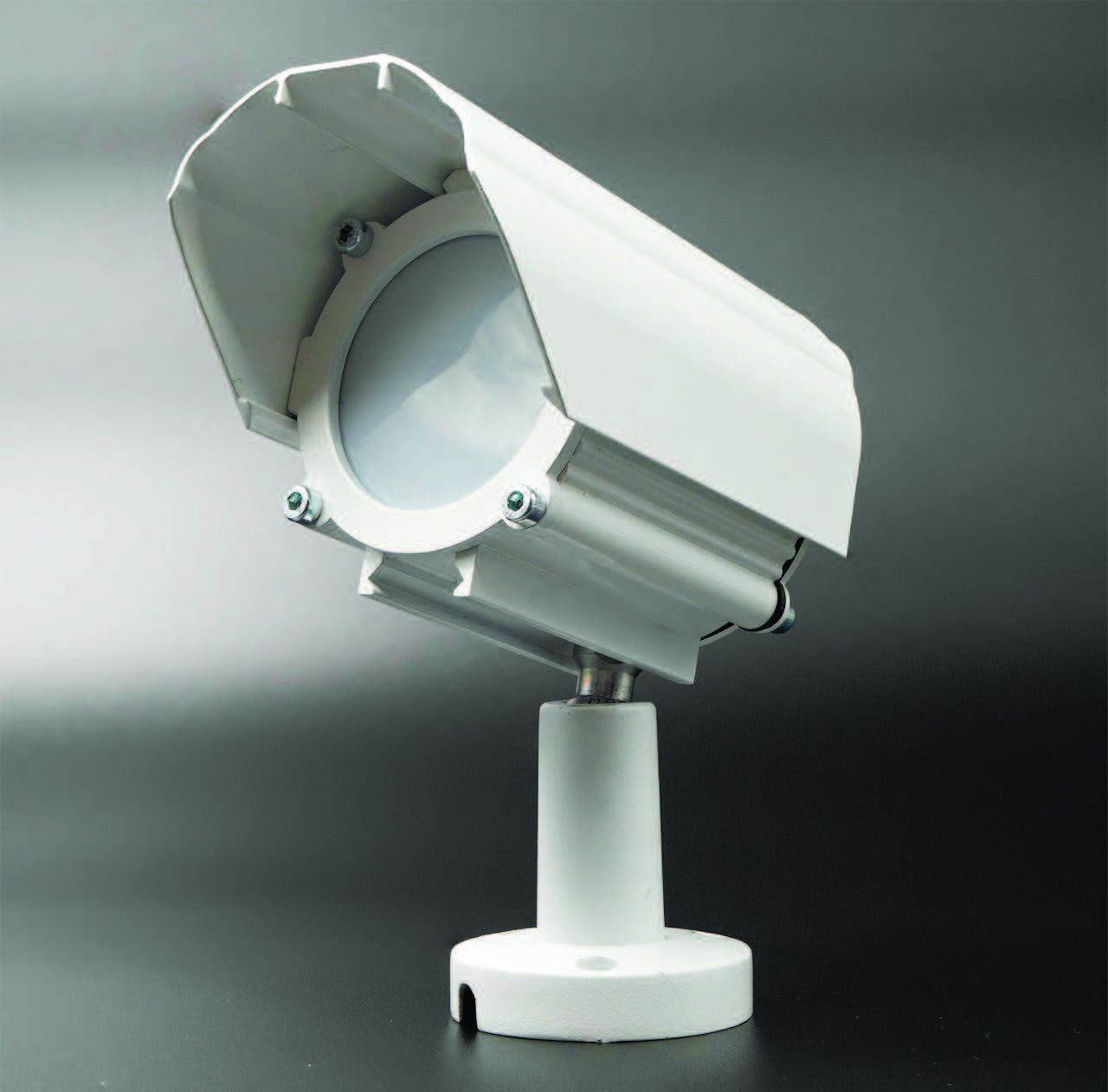

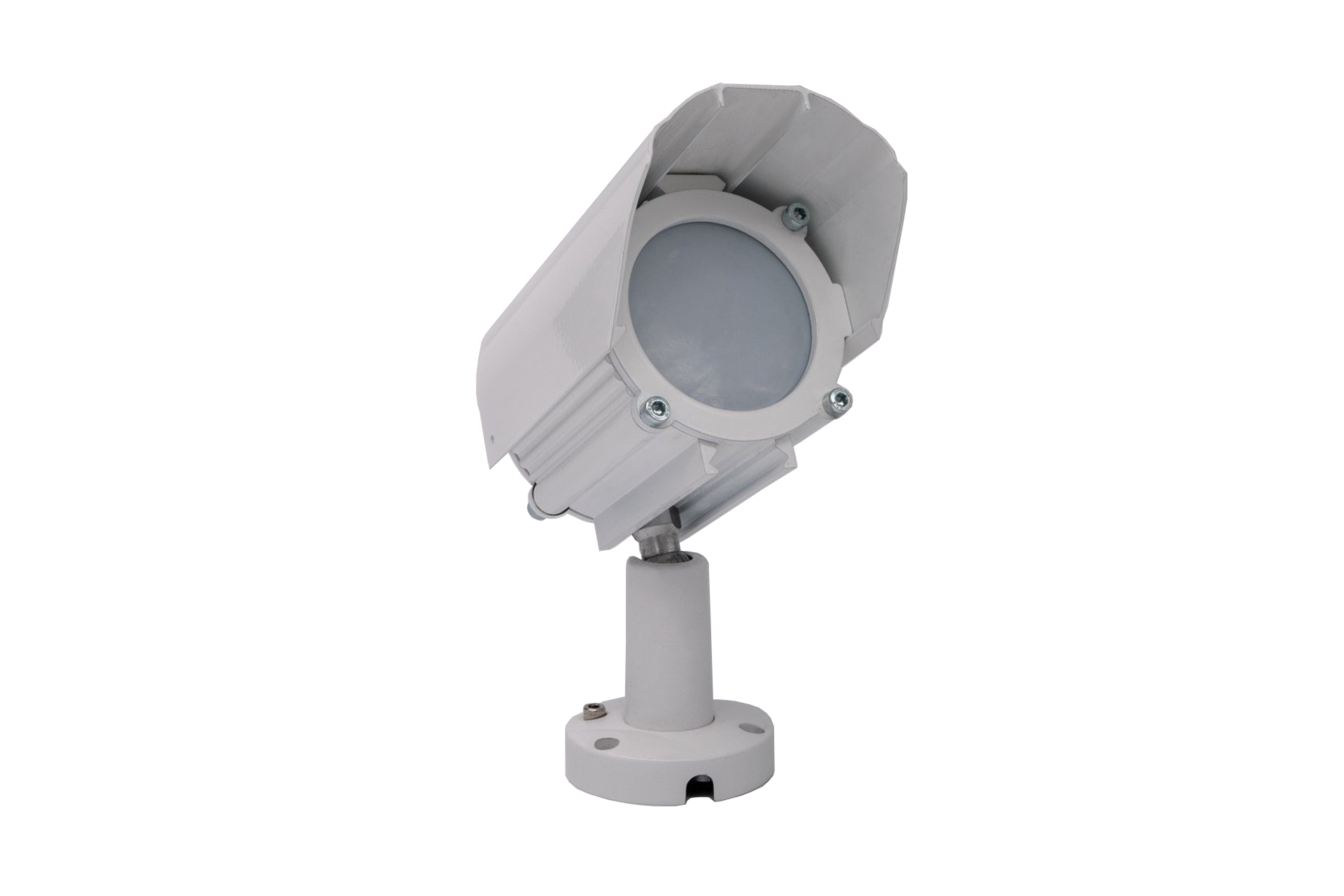

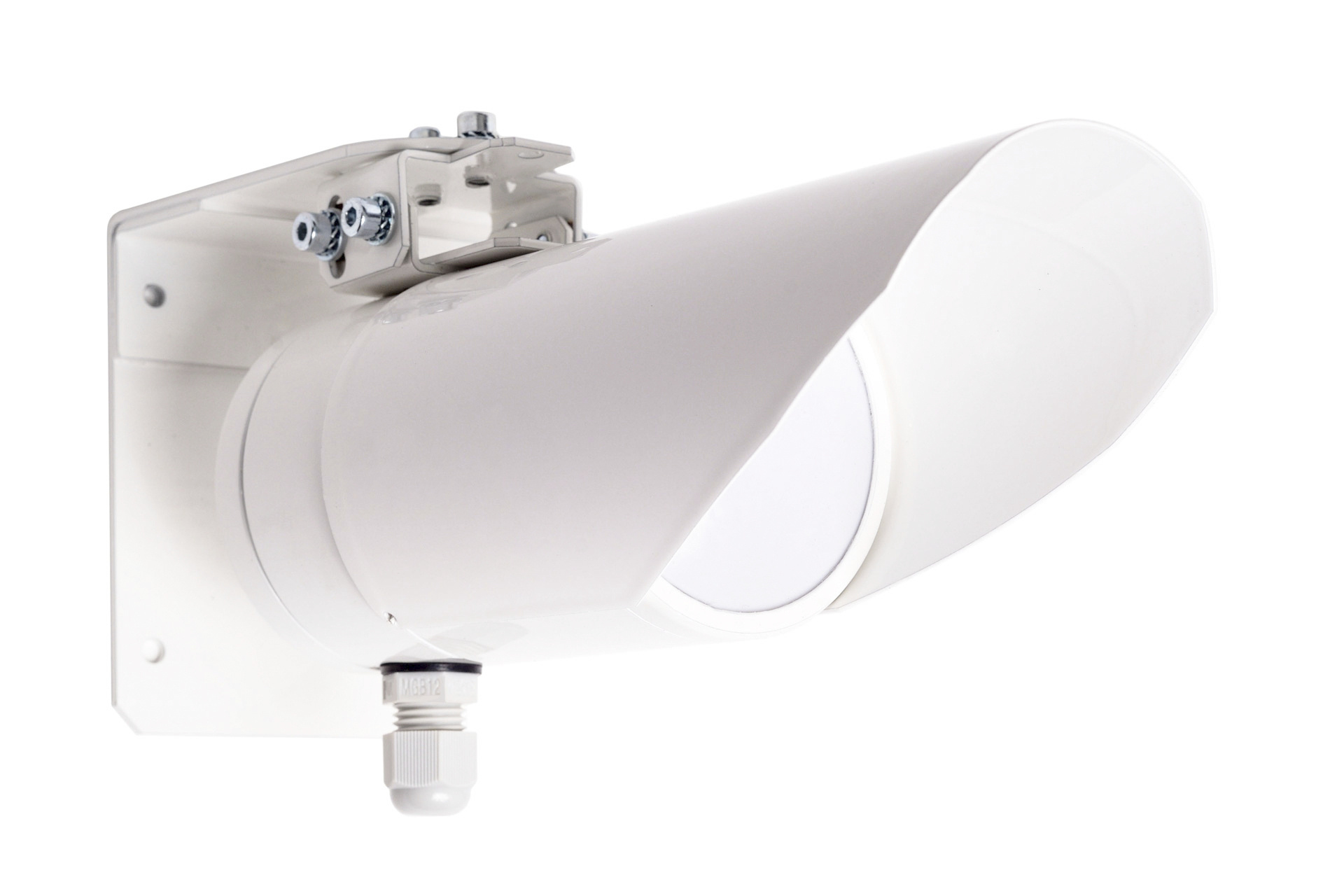

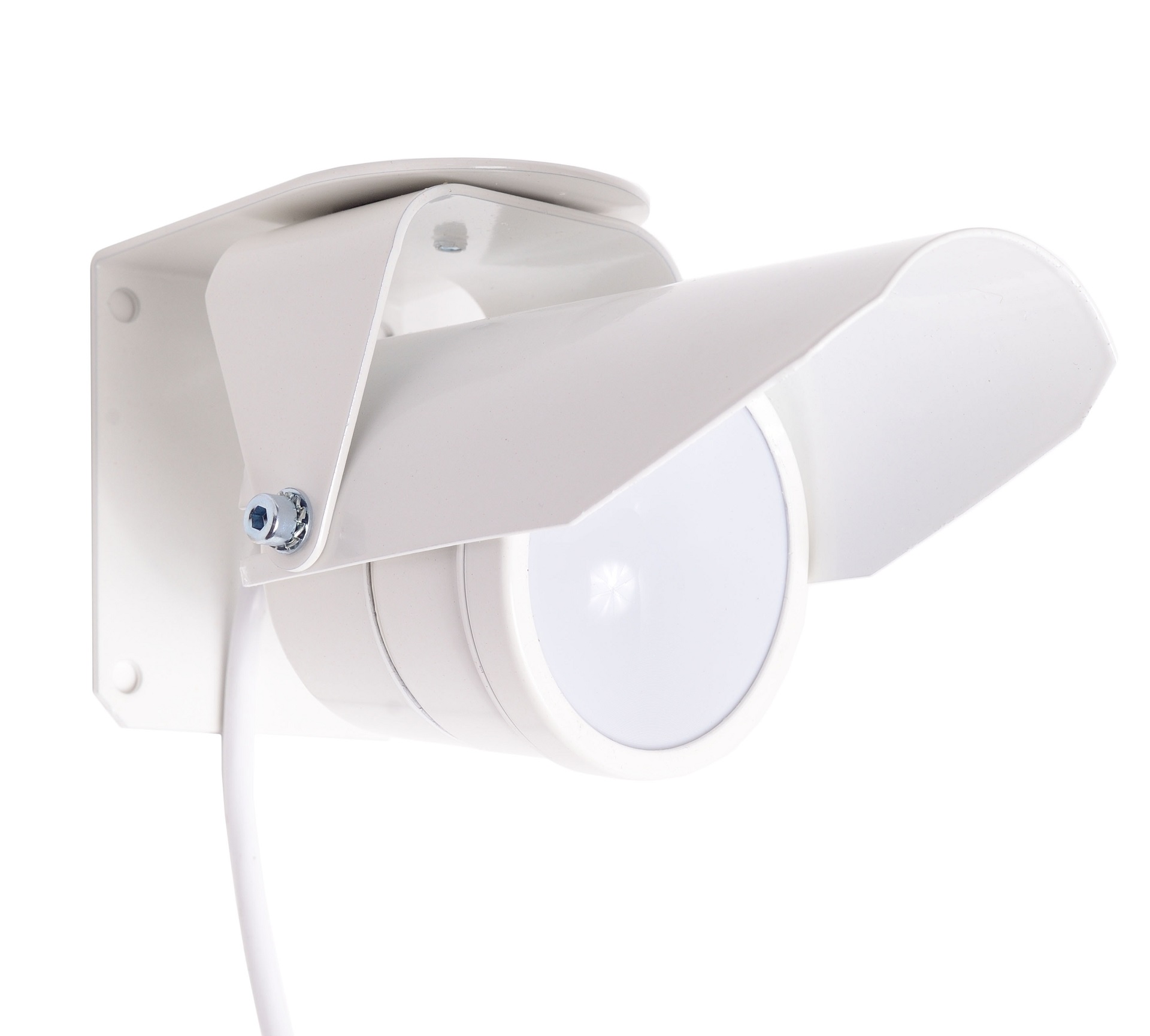

Извещатели серии ИД2

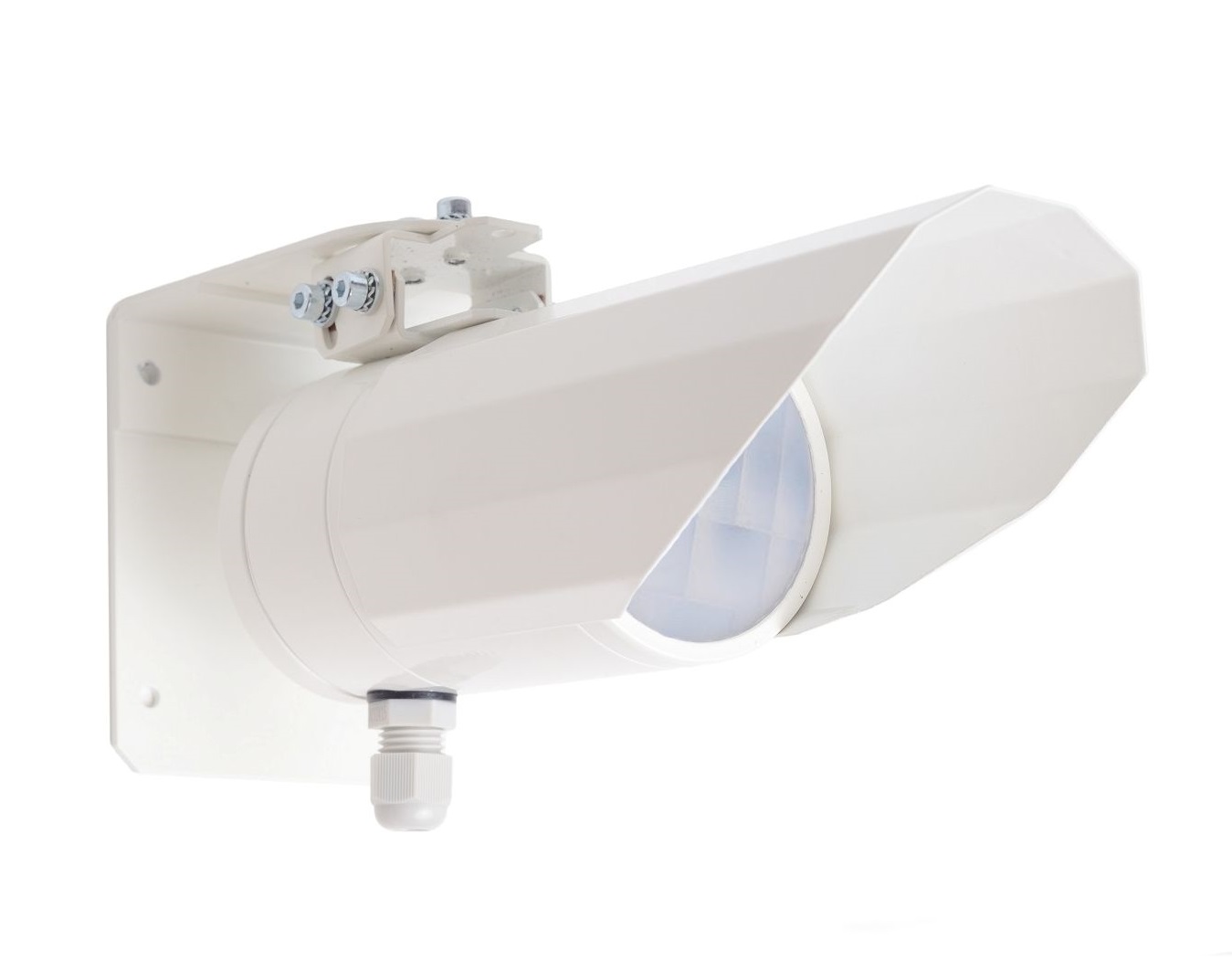

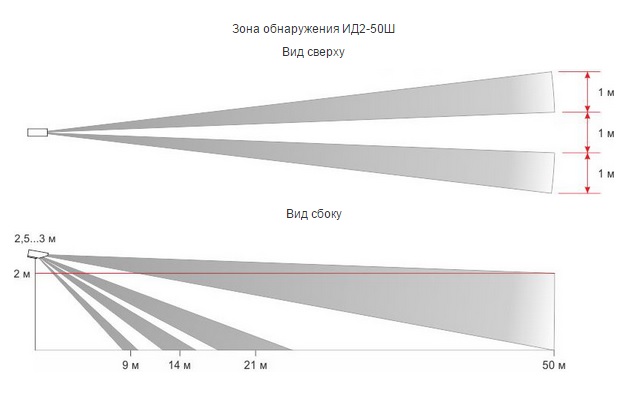

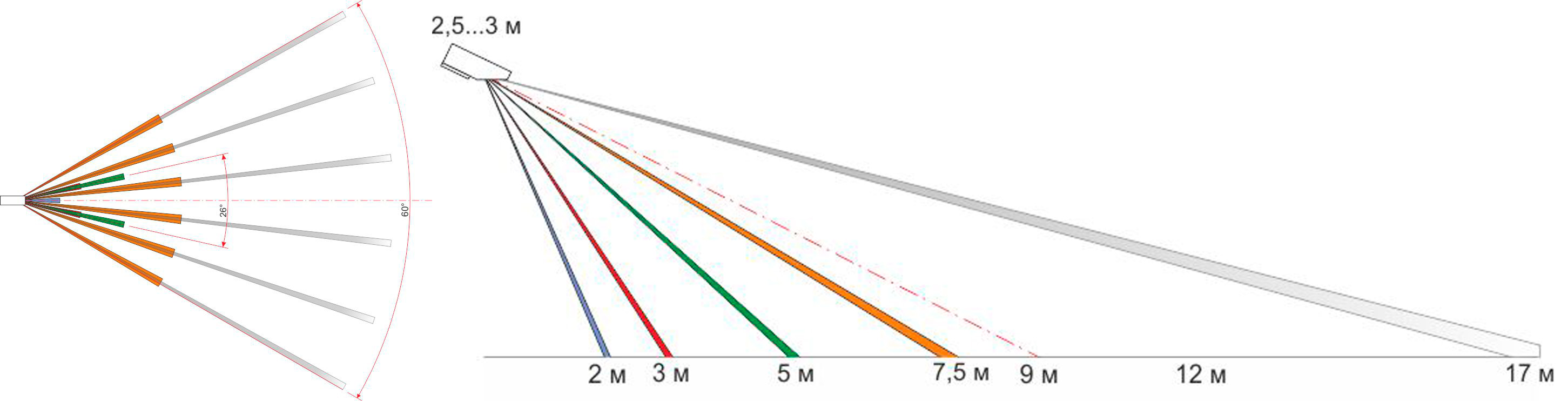

Расширенные возможности обнаружения извещателей серии ИД2:
- Двухпороговый основной режим – извещение «Тревога» формируется при пересечении нарушителем обоих лучей диаграммы направленности независимо от направления движения.
- Двухпороговый с определением направления движения – извещение «Тревога» формируется только тогда, когда направление движения нарушителя совпадает с заданным.
- Однопороговый – извещение «Тревога» формируется при достижении сигналом обнаружения хотя бы одного порога. Такой режим позволяет фиксировать попытки преодоления охраняемого рубежа. Извещатель срабатывает, если нарушитель вошел в зону действия одного из лучей и повернул обратно.

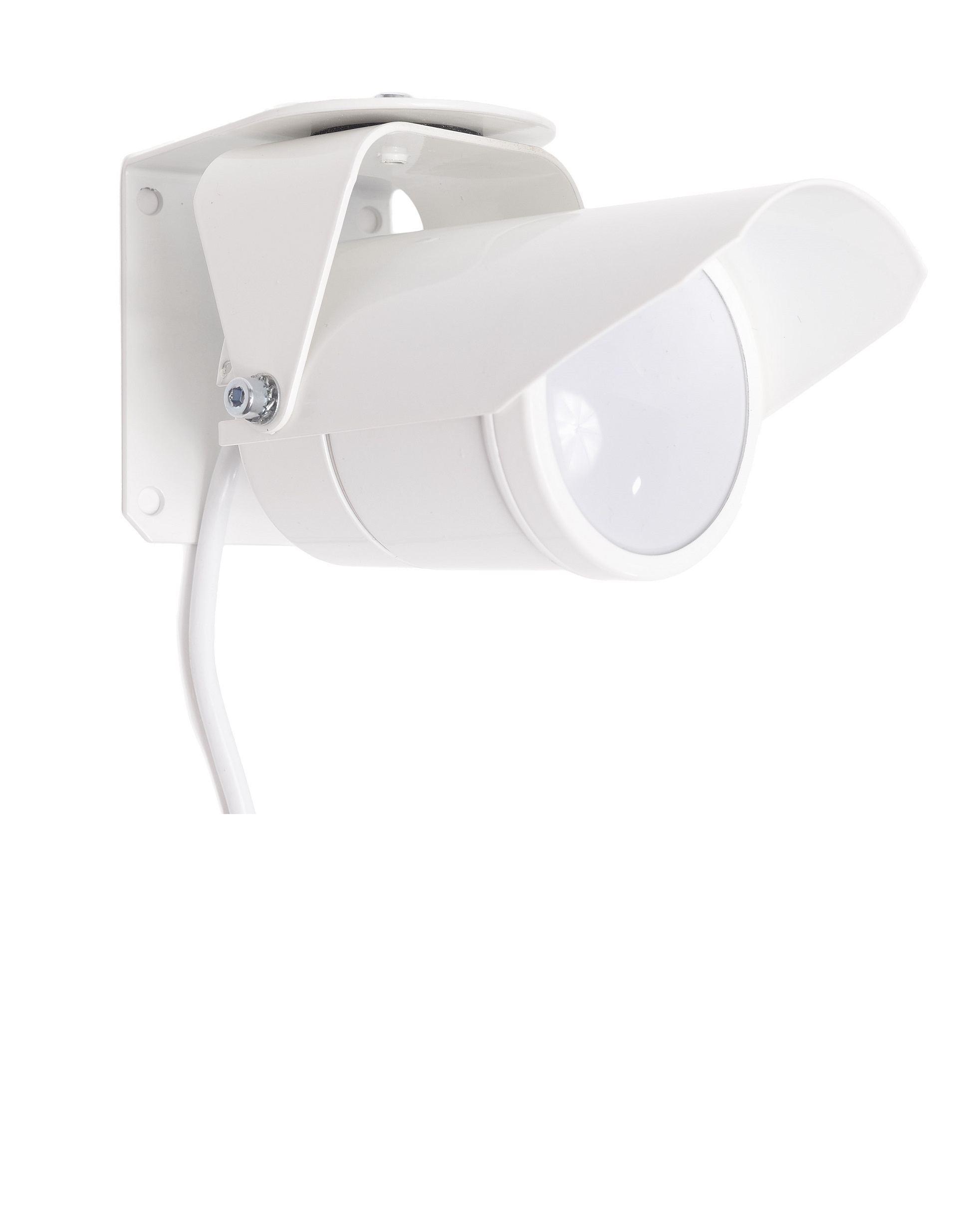

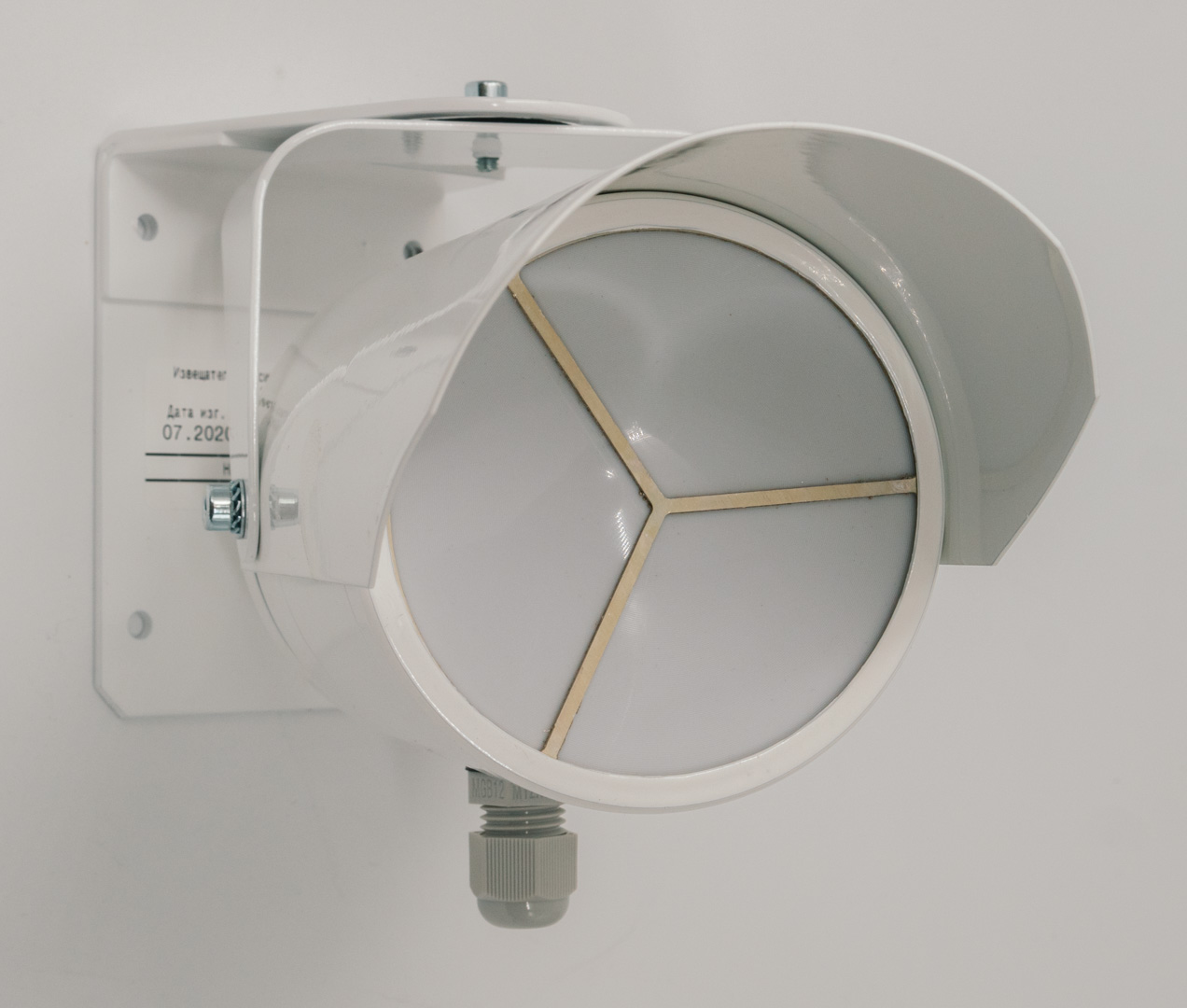

Варианты исполнения
- исп.5 имеет расширенный температурный диапазон от -55 до +55 градусов Цельсия
- -1 имеет два шлейфа передачи извещения “Тревога” для формирования рубежей охраны повышенной помехозащищенности.

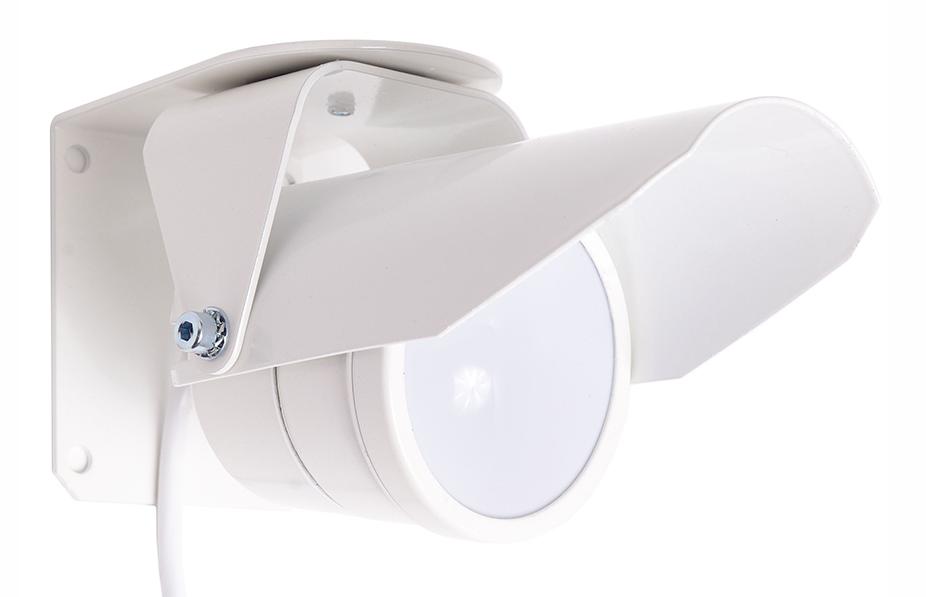

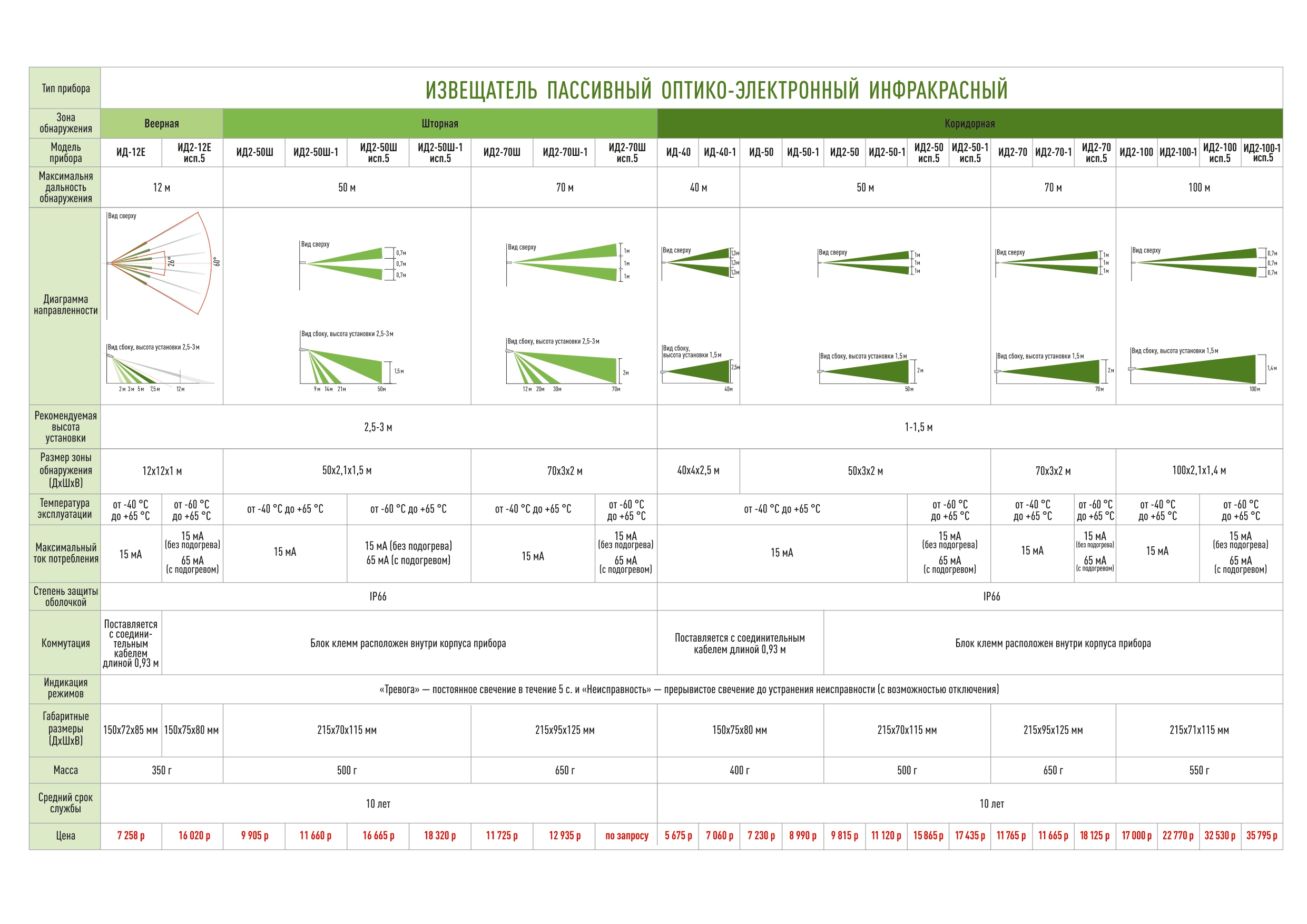

Сводная таблица ИД/ИД2
