Характеристики
Количество зон охраны на один блок2
Протяженность одной зоны охраныот 1 до 300 метров
Точность обнаруженияРавна протяженности зоны охраны
Объединение блоков в одну системуС помощью RS-485 до 1200 метров, с помощью сухих контактов и ЕХ6 + ЛБОС через ЛВС
Количество блоков в одной системеНе ограничено
Количество зон в одной системеНе ограничено
Общая протяженность охраняемого периметраНе ограничена
Напряжение питания11-28 Вольт
Температура эксплуатации-55..+50C
Варианты исполненияМеталлический или поликарбонатный корпус IP65
Защита чувствительного кабеля от грызуновДа
Защита чувствительного кабеля от УФ излученияДа
Защита чувствительного кабеля от грибкаДа
Защита чувствительного кабеля от радиацииДа
Интеграция со сторонними системами видеонаблюденияITV Интеллект

Блоки обработки

Блоки обработки сигналов от 2 до 36 каналов

Приборы ФотоКоличество зон охраны на один блокНапряжение питанияТемпература эксплуатацииЦена

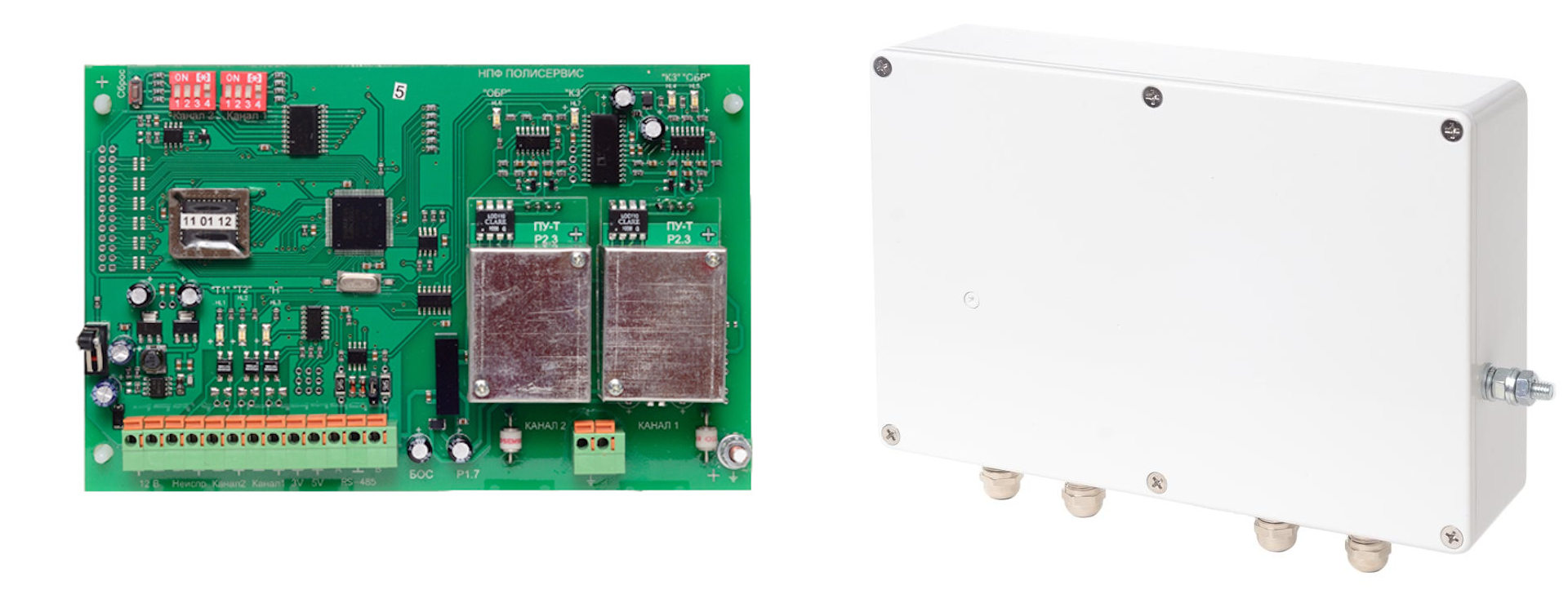

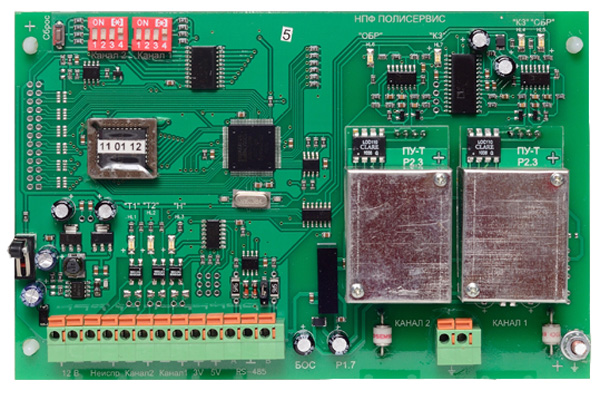

Блок обработки БОС-1 211-28 Вольт-40..+50C (-55 с платой подогрева) 35 275,00 руб.
Блок обработки БОС-1 v6 611-28 Вольт-40..+50C (-55 с платой подогрева) Звоните!
Блок обработки БОС-1 v36 36220 Вольт, встроенный БРП с АКБ 7А*ч и возможностью подключения внешних АКБЦентральный блок 0..+50C, чувствительные элементы -55..+60С Звоните!

Датчики

Трибоэлектрические, вибрационные и сейсмические чувствительные элементы для блоков обработки данных

Приборы ФотоНазначениеПротяженность охраняемой зоны, метровТемпература эксплуатацииЦена
Трибоэлектрический кабель ТД-1 Ограждения из сварной сетки, дерева, профлиста, колючая лента, мягкие козырькидо 200-55..+50С Звоните!
Сейсмодатчик СД-2 Невидимый рубеж в грунтедо 20 датчиков с шагом 5-10 метров-55..+50С 4 405,00 руб.
Вибрационный датчик ВД-2 Ограждения из сварной сетки, дерева, профлистадо 40 датчиков с шагом 3-6 метров-55..+50С 1 890,00 руб.

Вибрационно-сейсмический извещатель охраны периметра “Тополь” это наше лучшее предложение для бюджетной охраны периметра.

“Тополь” позволяет подключать три типа чувствительных элементов, в том числе комбинируя их, для создания оптимальной системы для конкретного места периметра, типа ограждения и ожидаемого типа нарушителя.

Сигнал с каждого входа обрабатывается отдельно с раздельной выдачей тревожного извещения, таким образом,один извещатель имеет две зоны охраны

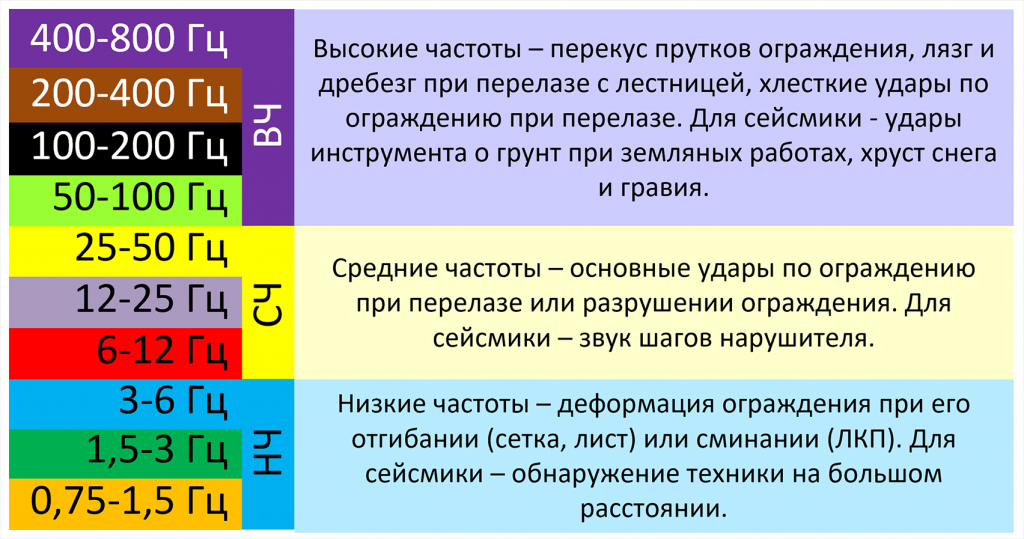

Сигнал, поступающий в БОС от чувствительных элементов, разбивается на 10 частотных полос в диапазоне 0,75…800 Гц и каждая частотная полоса обрабатывается отдельно: -По каждой полосе определяется адаптивный порог, подстраивающийся под шум окружающей среды и устраняющий влияние таких погодных факторов как дождь, ветер и град
-Для каждой полосы подсчитывается количество превышений сигналом порога.

Далее включается процедура “голосования”, при которой учитывается количество превышений в каждой из включенных частотных полос, и их вес в принятии решения о формировании извещения “тревога”.

Отличительной особенностью извещателя “Тополь” от большинства конкурентов является возможность гибкого выбора рабочих частотных поддиапазонов - из десяти предложенных для уверенной работы достаточно двух, что позволяет настроиться на любом типе ограждения сохраняя высокую чувствительность даже в сложной помеховой обстановке, а бесплатное программное обеспечение для настройки делает процесс простым и понятным

К каждому входу извещателя можно подключить: -До 200 метров трибоэлектрического кабеля ТД-1 -До 40 вибродатчиков ВД-2 -До 20 сейсмодатчиков СД-2

Температурный диапазон экслуатации может быть расширен до -55..+50С при использовании платы подогрева

Трибоэлектрический кабель ТД-1 - преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал за счёт трибоэлектрического эффекта. Кабель является самым дешевым и простым чувствительным элементом - монтаж заключается в креплении кабеля с помощью стяжек к охраняемой поверхности. В случае разрыва или повреждения кабеля в процессе эксплуатации, его можно починить без использования специальных инструментов.

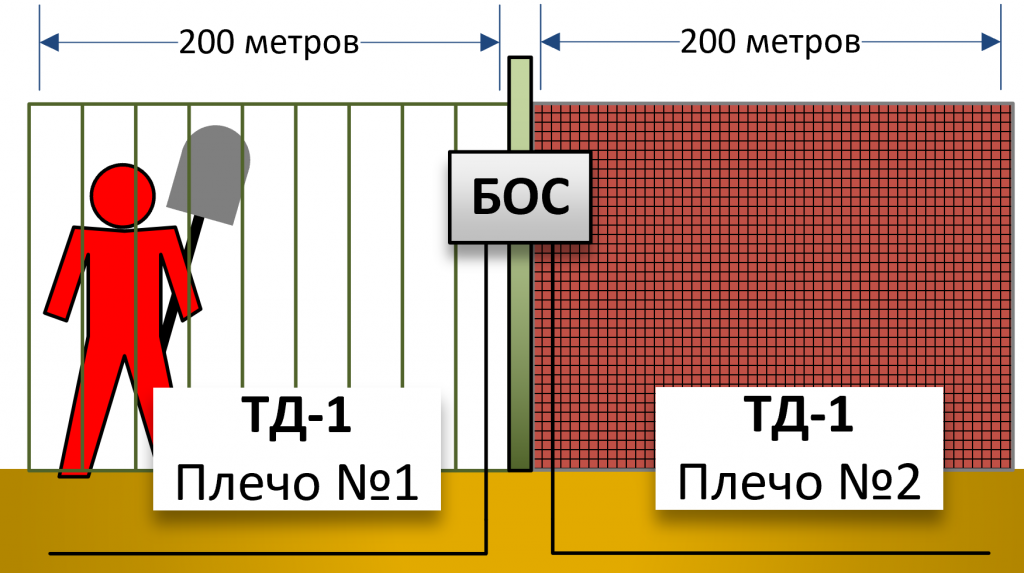

ТД-1 можно использовать в трёх вариантах построения рубежа охраны: 1) Кабель можно монтировать непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

  1. Кабель можно монтировать к навесному ограждению из спиралей АКЛ, козырькам из жести или поликарбоната. Таким образом можно защититься от перелаза ограждения подготовленным нарушителем с помощью лестницы или защитить капитальные ограждения из бетона или кирпича.

  1. Закопанный в землю кабель ТД-1 можно использовать в качестве противо-подкопного средства. Чувствительности кабеля достаточно для определения человека, копающего землю штыковой лопатой на расстоянии от одного до пяти метров, в зависимости от типа грунта и настроек извещателя. Обнаружение земляных работ с использованием тяжелой техники возможно на расстоянии до тридцати метров, что позволяет использовать кабель в качестве охранного или предупреждающего средства для подземных коммуникаций.

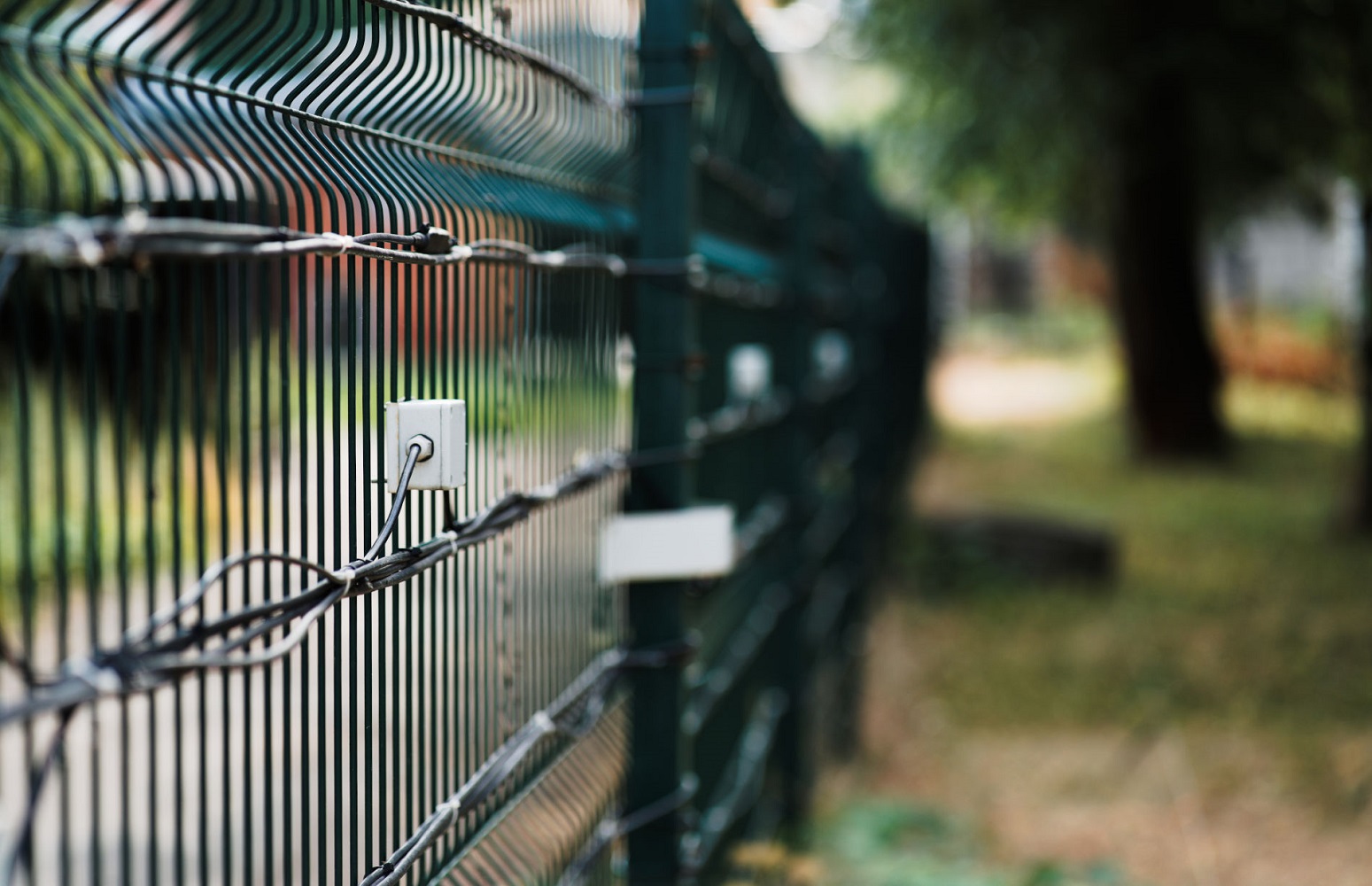

Вибрационный датчик ВД-2 преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Основным отличием датчика ВД-2 от кабеля ТД-1 является локализация чувствительности в месте непосредственной установки датчика, что позволяет более гибко подходить к выбору мест размещения датчика (например монтировать его на калитках или воротах) и снижает негативные эффекты от колебаний плохо закрепленных секций ограждения относительно опорных столбов.

ВД-2 монтируется непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.). Рекомендуется располагать датчики на расстоянии пяти метров друг от друга либо на каждой секции ограждения.

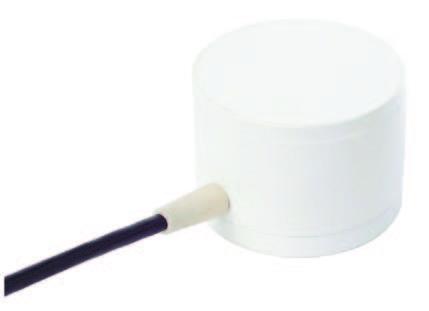

Сейсмический датчик СД-2 преобразует колебания грунта, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Сейсмический датчик отличается высочайшей чувствительностью за счёт использования специального механического усилителя сигнала, работающего во всей полосе обрабатываемых частот.

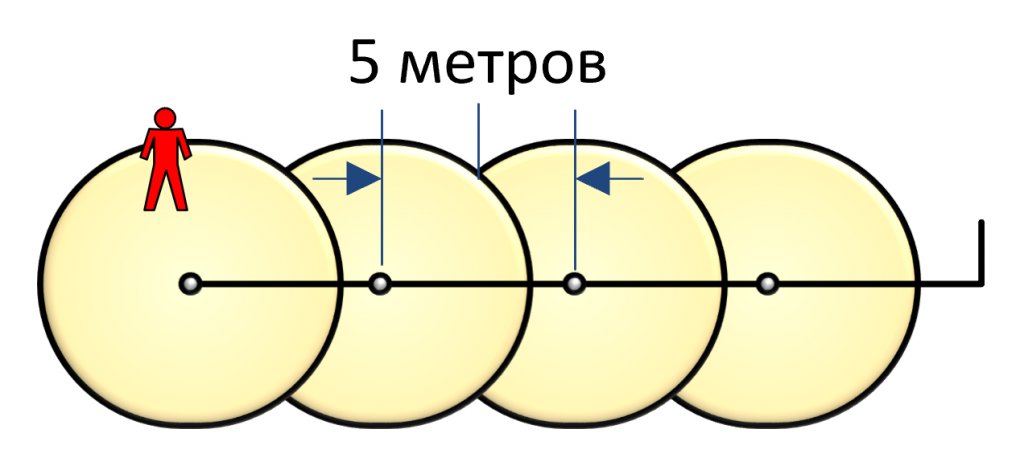

Размещение датчиков на расстоянии пяти метров друг от друга гарантирует обнаружение нарушителя в любых погодных условиях (в том числе частичного заболачивания грунта) в любом типе грунта.

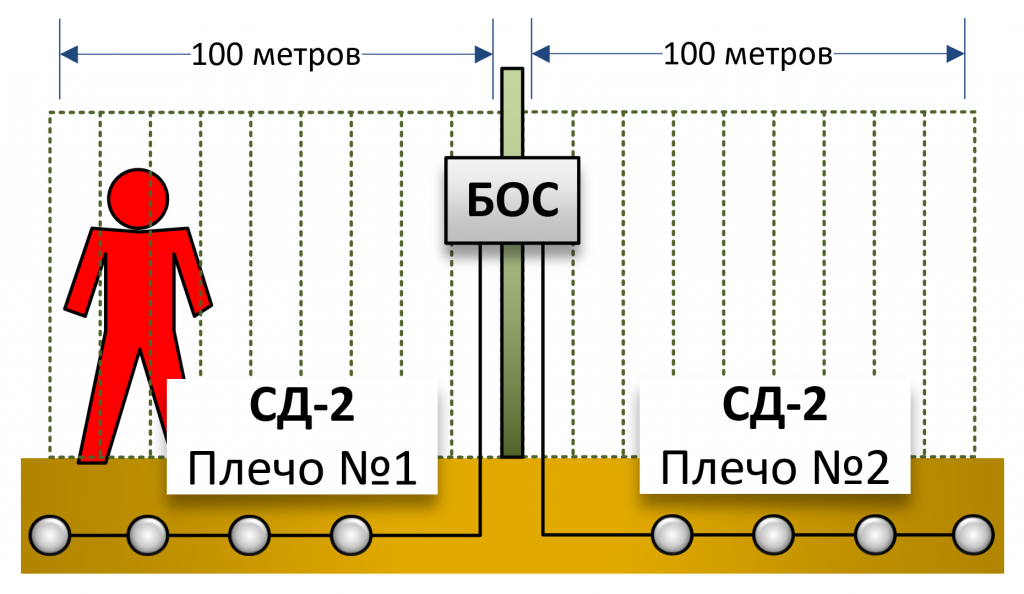

Датчики можно закапывать: - Перед или под ограждением для обнаружения факта подхода нарушителя к охраняемому периметру еще до касания ограждения - Внутри охраняемого периметра для обнаружения непосредственного факта преодоления периметра - В любом месте, где требуется обнаружение людей или техники, вне зависимости от наличия там физических ограждений, в том числе и для формирования невидимого рубежа охраны

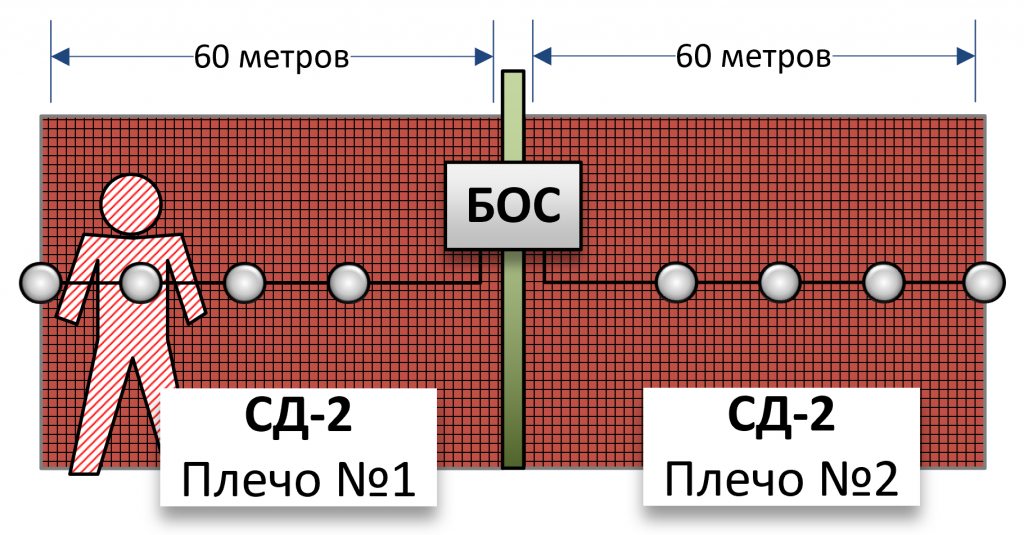

Высокая чувствительность датчиков СД-2 позволяет применять их для охраны капитальных ограждений из бетона или кирпича как от разрушения так и от перелаза.

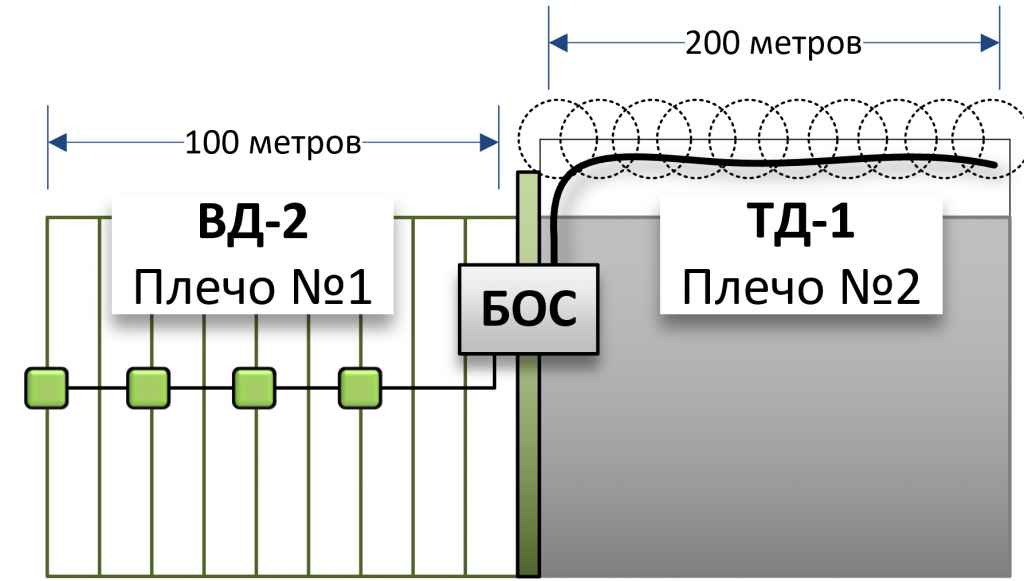

Наличие двух входов у извещателя “Тополь” позволяет комбинировать различные чувствительные элементы между собой. Например при переходе от сетчатого ограждения к капитальному, можно использовать в одном плече вибрационные датчики ВД-2, а в другом - трибоэлектрический кабель ТД-1:

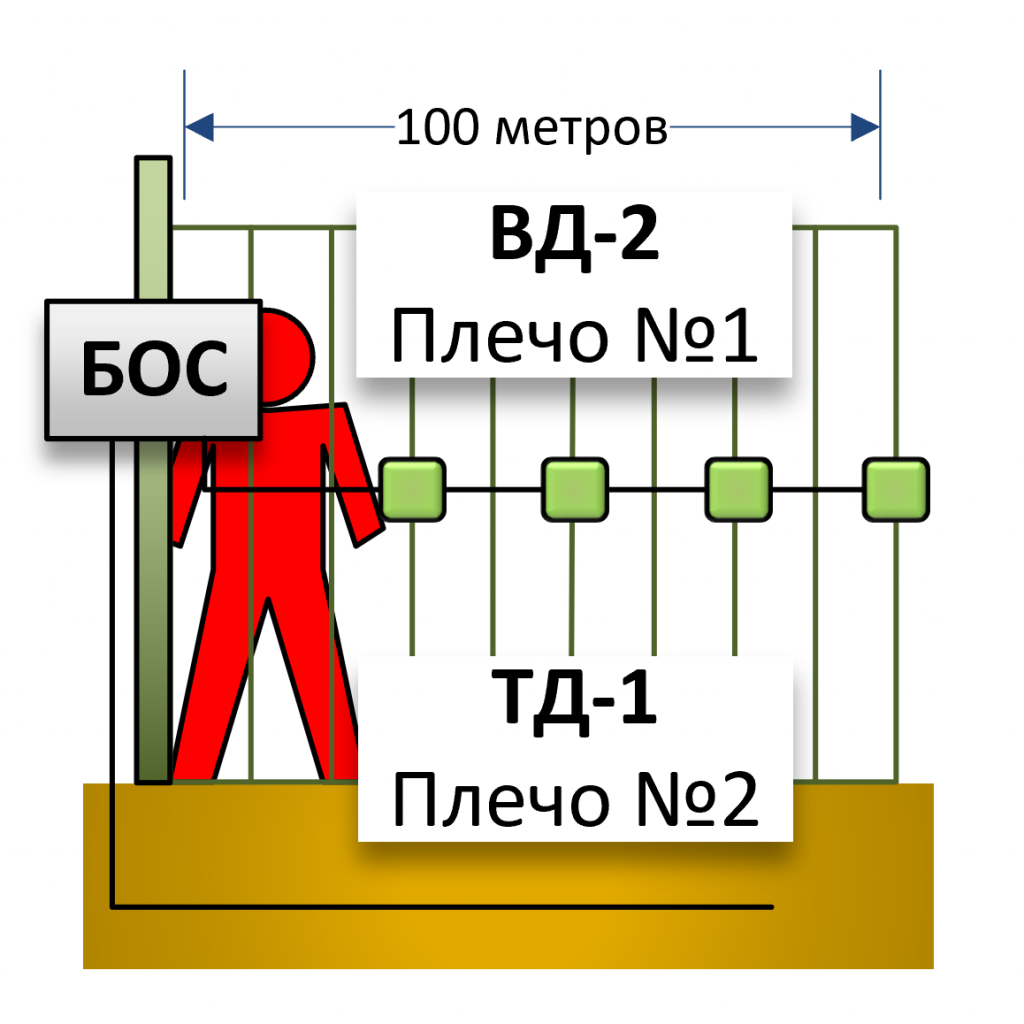

Так-же один извещатель позволяет построить два рубежа охраны в одной охраняемой зоне, например использовать точечные вибродатчики ВД-2 для охраны ограждения от разрушения (перекуса, отгибания и т.п.), а трибоэлектрический кабель ТД-1 от перелаза ограждения подготовленным нарушителем с помощью лестницы:

Или использовать точечные вибродатчики ВД-2 для охраны ограждения от разрушения (перекуса, отгибания и т.п.), а трибоэлектрический кабель ТД-1 в качество противо-подкопного средства:

Подключение к ППК и интеграция

Извещатель имеет два шлейфа передачи извещения “Тревога”, по одному на каждую зону охраны. Один общий шлейф передачи извещения “Неисправность” - таким образом его можно напрямую подключить к любому приёмному устройству, имеющему входы типа “сухой контакт” (например Болид Сигнал-10, Сигнал-20 и т.п.).

Извещатели “Тополь” можно объединить с помощью интерфейса RS-485 и приборов КХ-ЕХ - так можно построить периметр до 2400 метров

Извещатель “Тополь” программно интегрирован в ПО “Интеллект” (ITV)
