Приборы ФотоЕмкость АКБТип стабилизатораНоминальное выходное напряжение, ВольтМаксимальный выходной токМатериал корпусаЗащита АКБ от глубокого разрядаНоминальный выходной ток, АмперТип прибораСтепень защиты оболочкиТемпература эксплуатацииВыходной токТип монтажаНапряжение питания, ВольтПитаниеЦена
БЦ-48 Внешние АКБИмпульсный48±32,6МеталлДа2,2Блок бесперебойного питанияIP20-10..+40CПостоянныйНастенный-- Звоните!
ПН-110 -Импульсный12 или 24 на выбор1,5Пластик--Блок бесперебойного питанияIP65-40..+50СПостоянныйНастенный49-119От БЦ-110 Звоните!
ПН-48 -Импульсный12 или 24 на выбор1,5Пластик--Блок бесперебойного питанияIP65-40..+50СПостоянныйНастенный25-59От БЦ-48 Звоните!
БЦ-110 Внешние АКБИмпульсный110±51,5МеталлДа1,3Блок бесперебойного питанияIP20-10..+40CПостоянныйНастенный-- Звоните!

Система распределенного бесперебойного питания “Лоза” предназначена для питания постоянным током различных устройств, в том числе устройств охранной сигнализации и видеонаблюдения, расположенных на протяженном периметре.

Система состоит из центрального блока (БЦ) и набора периферийных преобразователей напряжения (ПН).

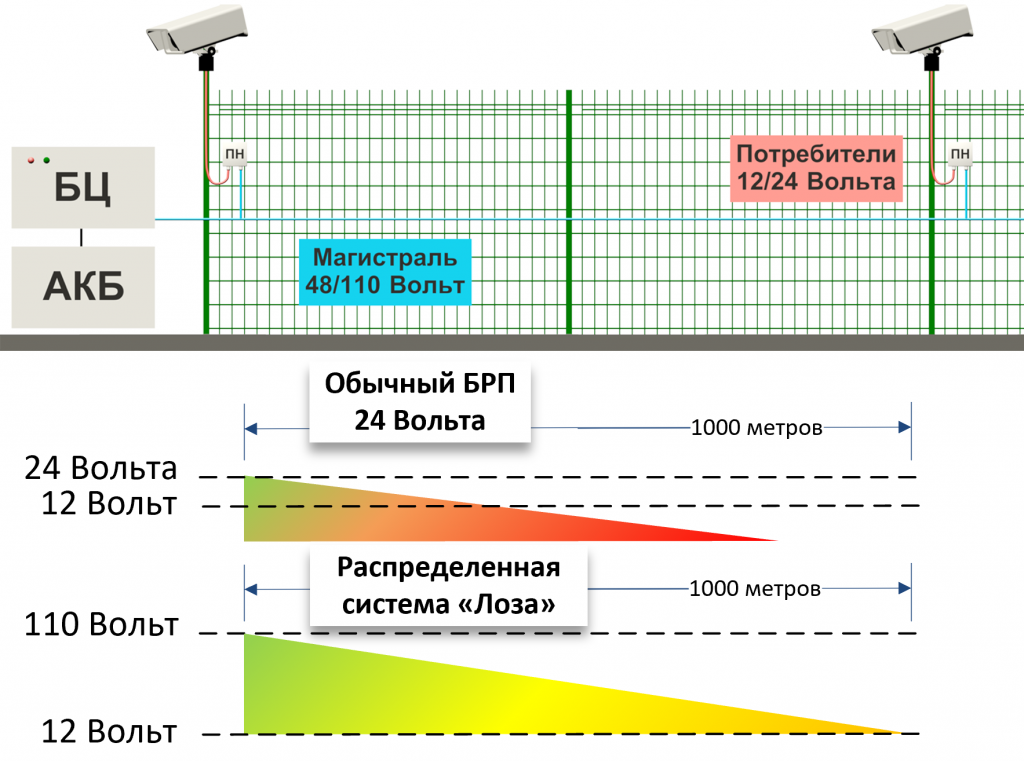

БЦ выдает в линию напряжение, в несколько раз превышающее необходимое для питания устройств расположенных на периметре. Непосредственно рядом с устройством устанавливается ПН, преобразующий напряжение линии в напряжение, необходимое для питания устройства.

Использование повышенного напряжения в линии позволяет существенно уменьшить сечение проводов питания на периметре и обеспечить устройства необходимым напряжением питания, независимо от удаленности. Наличие гальванической развязки в преобразователях обеспечивает корректную организацию “заземления” устройств.

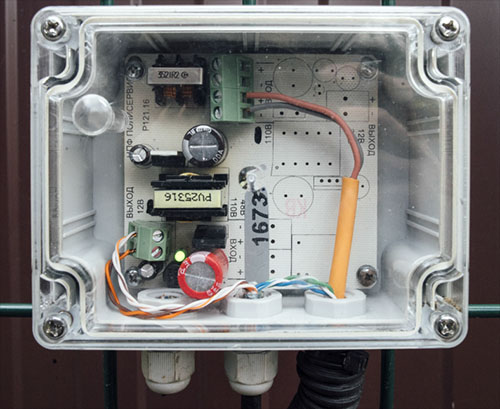

Модуль, использующий трансформаторную развязку между входом и выходом, преобразует нестабилизированное входное напряжение источника питания в стабилизированное выходное напряжение.

Модуль ПН имеет два гальванически развязанных выхода с напряжением 12 В и максимальным током нагрузки 0,75 А, которые могут использоваться для: - питания двух нагрузок напряжением 12 В при максимальном токе нагрузки 0,75 А - питания одной нагрузки постоянным напряжением 12 В при максимальном токе нагрузки 1,5 А - питания двух нагрузок постоянным напряжением 24 В при максимальном токе нагрузки 0,75 А (при последовательном соединении выходов)

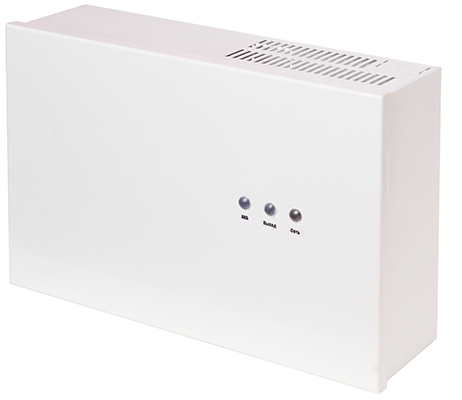

Центральный блок представляет собой сетевой источник электропитания с понижающим трансформатором, импульсным стабилизатором и АКБ, включенными по буферной схеме.

Напряжение в линию выдается через повышающий преобразователь с гальванической развязкой и стабилизатором, что исключает влияние напряжения АКБ на значение выходного напряжения, при отсутствии сети.

Поставляется в металлическом корпусе исполнения IP20.

Заряд АКБ осуществляется по буферной схеме Питание нагрузки от АКБ при пропадании сетевого напряжения Индикация наличия сетевого и выходного напряжений Шлейф передачи извещения “Норма сеть” Шлейф передачи извещения “Норма выход” Защита от перегрузки и короткого замыкания по выходу Защита АКБ от глубокого разряда Защита трансформатора встроенным термопредохранителем Напряжение в линии не зависит от напряжения на АКБ

Варианты комплектации системы с напряжением на линии 110 Вольт: БЦ-110-1,5, обеспечивающий выходное напряжение 110 Вольт и номинальный выходной ток 1,3 Ампера. К блоку можно подключить внешние батареи. Необходимое количество модулей преобразования напряжения ПН-110-12(24)-1,5(0,75) для питания потребителей постоянным током до 1,5/0.75 Ампер при напряжении 12/24 Вольта соответственно.

Варианты комплектации системы с напряжением на линии 48 Вольт: БЦ-48-3, обеспечивающий выходное напряжение 48 Вольт и номинальный выходной ток 2,6 Ампера. К блоку можно подключить внешние батареи. Необходимое количество модулей преобразования напряжения ПН-48-12(24)-1,5(0,75) для питания потребителей постоянным током до 1,5/0.75 Ампер при напряжении 12/24 Вольта соответственно.
