Корпуса и рекомендуемые комплекты шнуров
В таблице приведены корпуса с ссылками на карточки товаров и подобранные к ним комплекты шнуров. Если подходящего комплекта нет — в столбце стоит прочерк. Для некоторых корпусов предусмотрено несколько вариантов комплектов — в зависимости от схемы подключения (последовательной/параллельной).
|
Тип корпуса
|
Габариты, мм
|
Масса, кг
|
Степень защиты
|
Назначение (на какое кол‑во АКБ)
|
Обозначение
|
Комплект шнуров
|
|

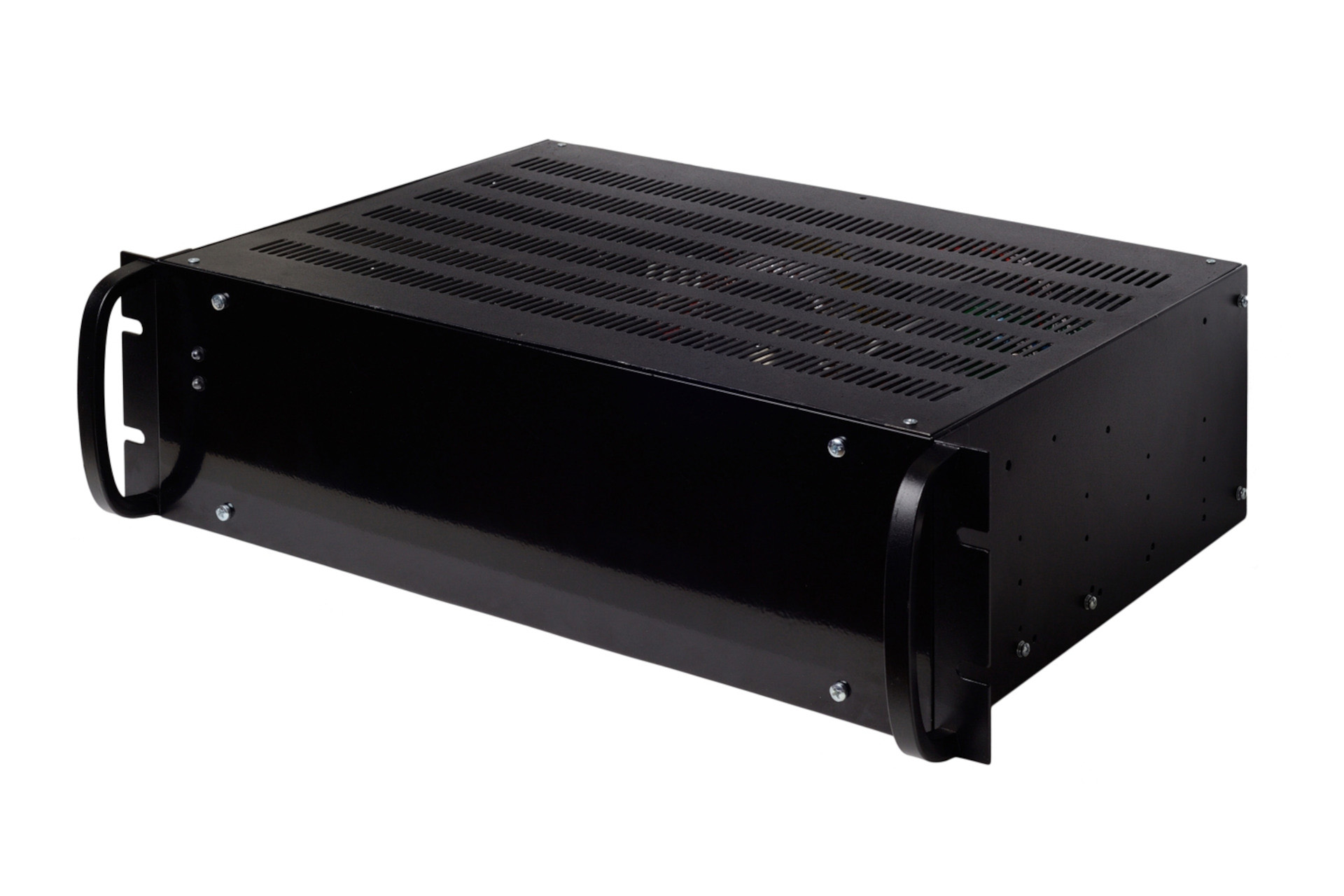

19” х 3U
|
482×375×135
|
5,9
|
—
|
12 В; 7 А·ч – 6 шт.
|
АТПН.432253.001
|
Разные комбинации комплектов под схему подключения 6 АКБ (подбор по требуемому напряжению и ёмкости)
|
|
ТИП‑0
|
148×123×56
|
0,6
|
IP30
|
1,2 А·ч – 1 шт.
|
АТПН.301172.027
|
Ш‑1207
|
|
ТИП‑1
|
260×215×90
|
1,7
|
IP30
|
7 А·ч – 1 шт.
|
АТПН.301172.001
|
Ш‑1207
|
|
ТИП‑2
|
315×215×90
|
2,1
|
IP30
|
7 А·ч – 2 шт.
|
АТПН.301172.001‑01
|
Ш‑1214,
Ш‑2407
|
|
ТИП‑3
|
470×215×90
|
3,0
|
IP30
|
7 А·ч – 4 шт.
|
АТПН.301172.001‑02
|
Ш‑1228,
Ш‑2414,
Ш‑4807
|
|
ТИП‑4
|
595×220×190
|
5,2
|
IP30
|
40 А·ч – 2 шт.
|
АТПН.301172.002
|
Ш‑1280,
Ш‑2440
|
|
ТИП‑5
|
190×105×65
|
0,65
|
IP30
|
без АКБ
|
АТПН.301172.003
|
—
|
|

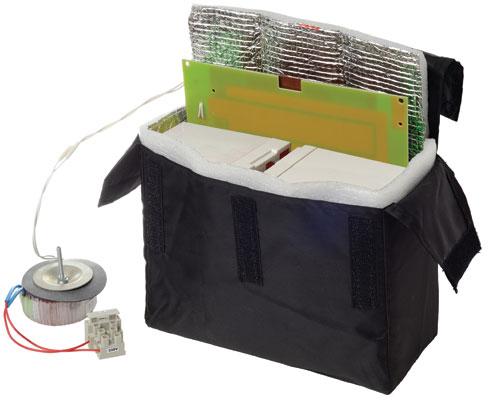

Ушан‑1
|
230×180×100
|
0,75
|
—
|
12 В; 7 А·ч – 2 шт.
|
АТПН.432259.001
|
Поставляется с комплектом шнуров (отдельный подбор не требуется)
|
|
Шкаф уличный ШУ‑2160
|
390×220×120
|
4,1
|
IP54
|
24 В; 7 А·ч – 2 шт. (возможно размещение Ушан‑1)
|
АТПН.432253.002
|
Ш‑1214,
Ш‑2407
|
