Прибор контроля ИПДЛ ПК-02 предназначен для настройки и оперативного контроля состояния ИПДЛ при пуско-наладочных работах и техническом обслуживании, а также для настройки ИКС-1, ИКС-3 и других активных ИК извещателей производства НПФ “Полисервис”.

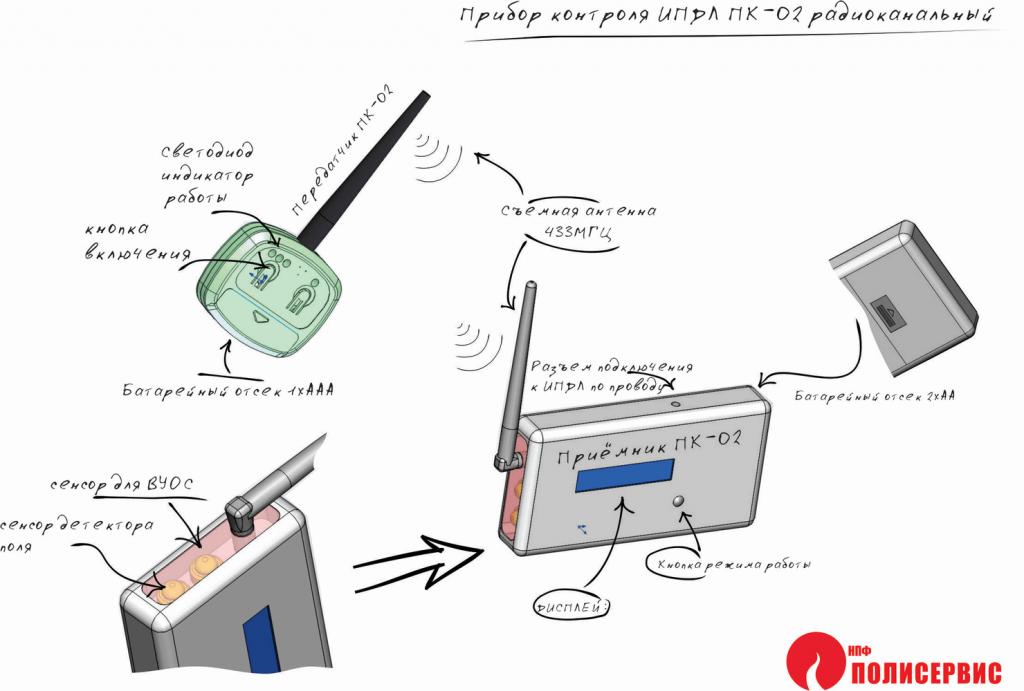

Прибор состоит из блока приемника, предназначенного для обработки и отображения информации, и блока передатчика, используемого в режиме “Радиоканальный измеритель”.

Режимы работы прибора:

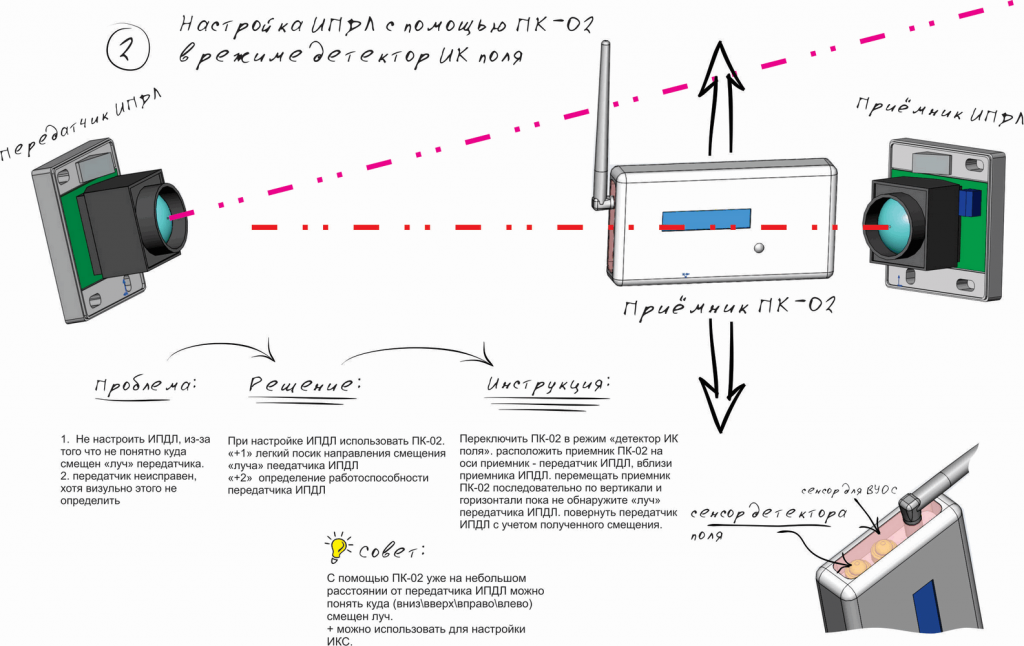

1. Детектор поля — предназначен для определения направления оптической оси излучателя при настройке ИПДЛ-Д-II/4р, ИКС и других активных ИК извещателей. Перемещая ПК-02 в плоскости перед излучателем, по максимальному уровняю сигнала найти положение оптической оси.

2. Проводной измеритель — предназначен для измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода. Юстируя блоки извещателя, добиться максимального уровня сигнала.

3. Радиоканальный измеритель — предназначен для дистанционного измерения уровня сигнала на приемнике ИПДЛ-Д-II/4р. Передатчик ПК-02 подключается к сервисному выходу приемника ИПДЛ с помощью провода. Уровень принимаемого сигнала будет передаваться по радиоканалу и отображаться на дисплее ПК-02. Таким образом ПК-02 позволяет, юстируя излучатель, тут же видеть изменение уровня сигнала на приемнике.

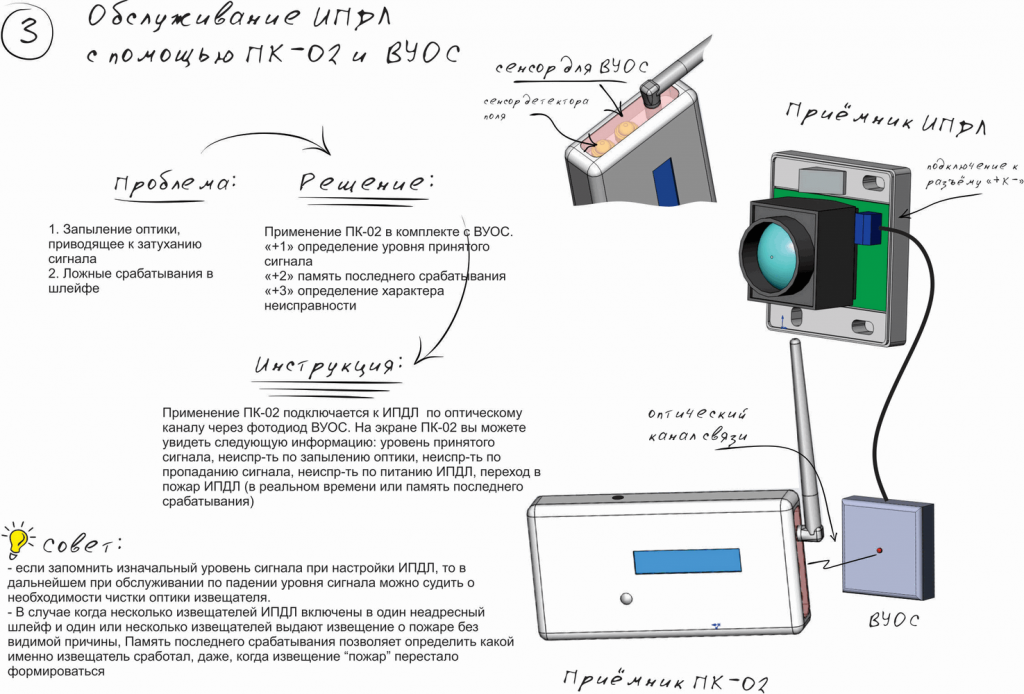

4. Прием с ВУОС — предназначен для считывания рабочих параметров ИПДЛ через ВУОС. Связь прибора с ВУОС осуществляется посредством оптического канала: светодиодный излучатель ВУОС – фотоприемник прибора. ИПДЛ генерирует контрольный сигнал о своем состоянии в канал связи с ВУОС. Прибор позволяет пользоваться функцией “Память последнего срабатывания”. Параметры состояния ИПДЛ, содержащиеся в контрольном сигнале, принимаются прибором, обрабатываются и отображаются на дисплее:

• загрязнение оптики 50%

• загрязнение оптики 90%

• нет сигнала на приемнике

• тревога

Дальность действия радиоканала 150 м

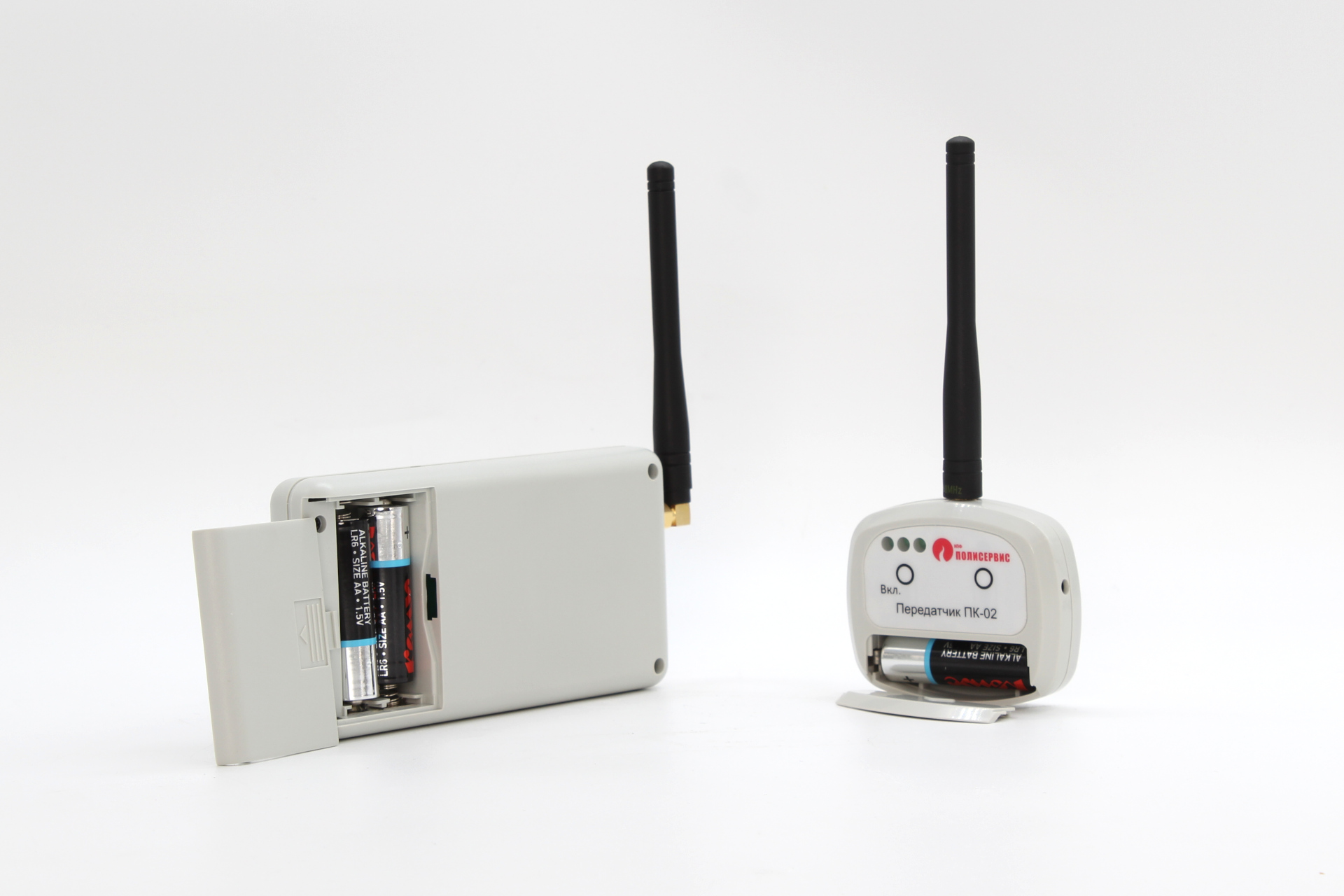

Питание прибора контроля - от двух батареек АА, передатчика - от одной батарейки АА.
