Принцип работы пассивных ИК-извещателей

Пассивные инфракрасные извещатели ИД — это устройства, которые обнаруживают движение в охраняемой зоне путем регистрации изменений интенсивности инфракрасного излучения от движущихся объектов.

Основные компоненты

• Оптическая система — формирует диаграмму направленности и определяет форму зоны обнаружения
• Пироприемник — чувствительный элемент, регистрирующий тепловое излучение
• Блок обработки сигналов — анализирует полученные данные и формирует сигнал тревоги

Принцип действия

Работа извещателей основана на регистрации изменений интенсивности инфракрасного излучения в диапазоне 5–15 мкм, что соответствует тепловому излучению объектов при температуре 20–40°C.

Процесс работы включает следующие этапы:

1. Оптическая система фокусирует ИК-излучение на пироприемник
2. Пироприемник преобразует тепловое излучение в электрический сигнал
3. Блок обработки анализирует изменения сигнала
4. При обнаружении движения формируется сигнал тревоги

Извещатели ИД используют дифференциальный принцип работы, что позволяет:

• Подавлять помехи от изменения температуры фона
• Нивелировать влияние световых и электромагнитных помех
• Исключать ложные срабатывания

Извещатели ИД используются для построения периметральных рубежей охраны объектов, протяженных участков местности, фасадов жилых и промышленных зданий, а также внутри помещений.

Извещатели ИД способны работать в самых сложных помеховых условиях в широком диапазоне температур окружающей среды от -55 до +55℃.

Извещатели имеют выход типа “сухой контакт” что позволяет подключать их к любым охранным пультам и сборщикам шлейфов.

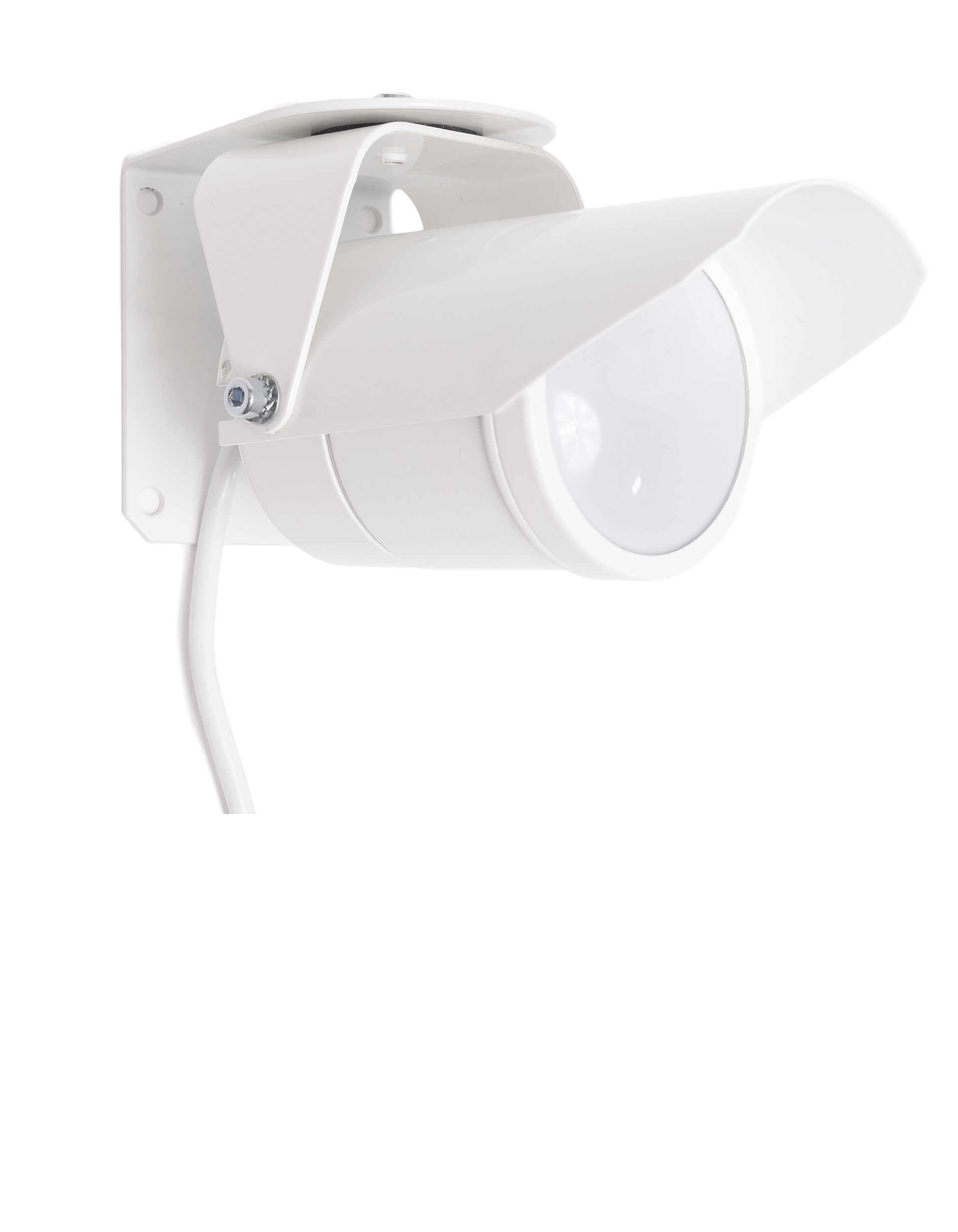

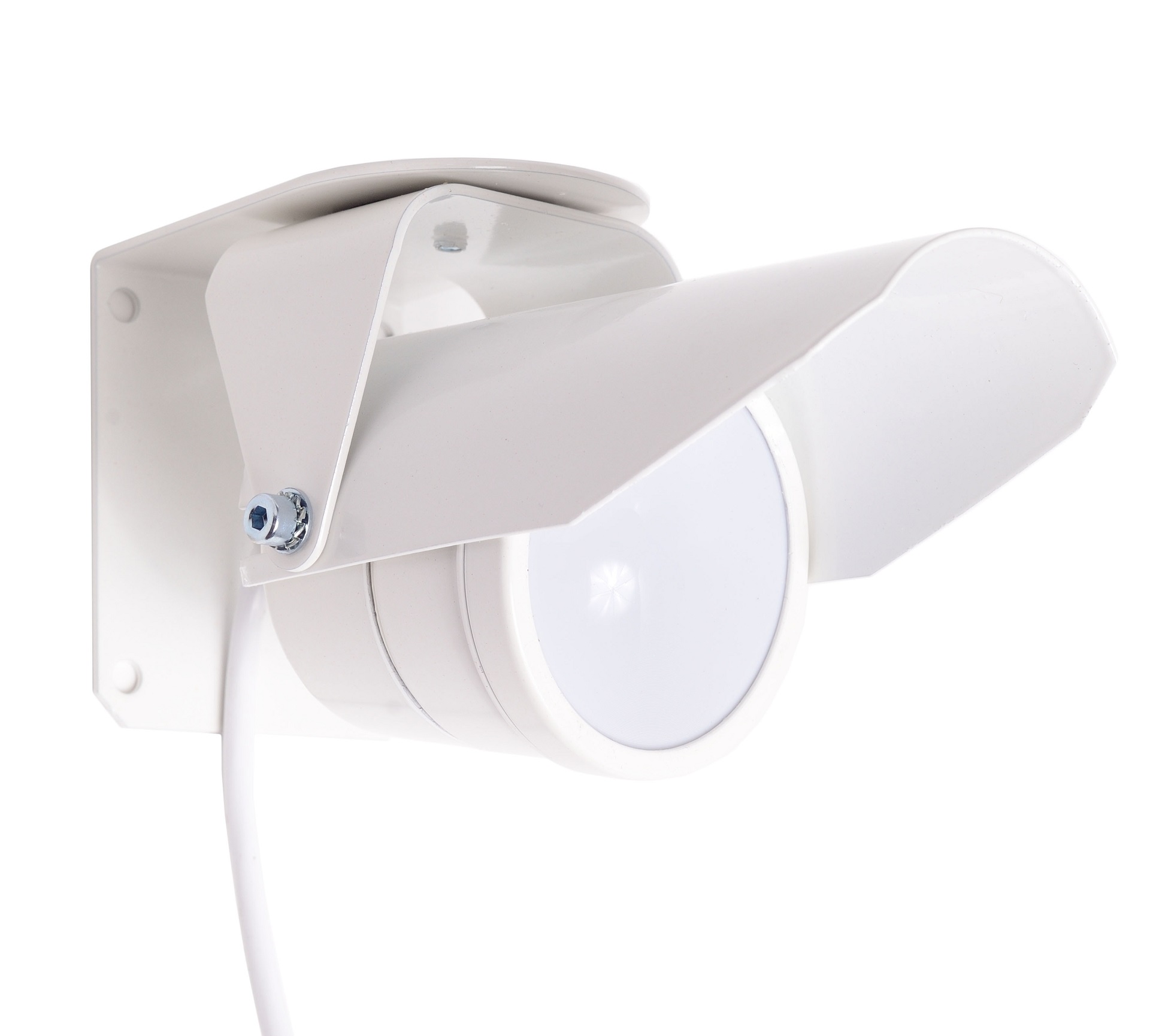

Извещатели серии ИД2

Расширенные возможности обнаружения извещателей серии ИД2:

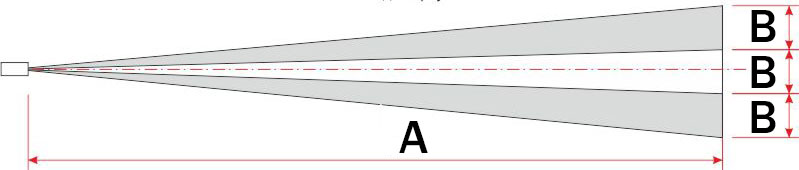

- Двухпороговый основной режим – извещение «Тревога» формируется при пересечении нарушителем обоих лучей диаграммы направленности независимо от направления движения.
- Двухпороговый с определением направления движения – извещение «Тревога» формируется только тогда, когда направление движения нарушителя совпадает с заданным.
- Однопороговый – извещение «Тревога» формируется при достижении сигналом обнаружения хотя бы одного порога. Такой режим позволяет фиксировать попытки преодоления охраняемого рубежа. Извещатель срабатывает, если нарушитель вошел в зону действия одного из лучей и повернул обратно.

Варианты исполнения

• исп.5 имеет расширенный температурный диапазон от -55°C до +55°C
• -1 имеет два шлейфа передачи извещения “Тревога” для формирования рубежей охраны повышенной помехозащищенности.
